পণ্যের বিবরণ:
|
| ভোল্টেজ ব্যবহার করে: | 12-24 কেভি | চলমান কারেন্ট: | 630A 1250A 2000A |
|---|---|---|---|
| ভেঙ্গে ফেলার সক্ষমতা: | সর্বোচ্চ 20KA | প্রকার: | প্রত্যাহারযোগ্য |
| আসল: | চীন | কারখানা: | KNKONG- বৈদ্যুতিক |
| বিশেষভাবে তুলে ধরা: | প্রত্যাহারযোগ্য মডুলার ভিসিবি সার্কিট ব্রেকার,20 কেএ ব্রেকিং ভিসিবি সার্কিট ব্রেকার,আইএসও ভিসিবি সার্কিট ব্রেকার |
||

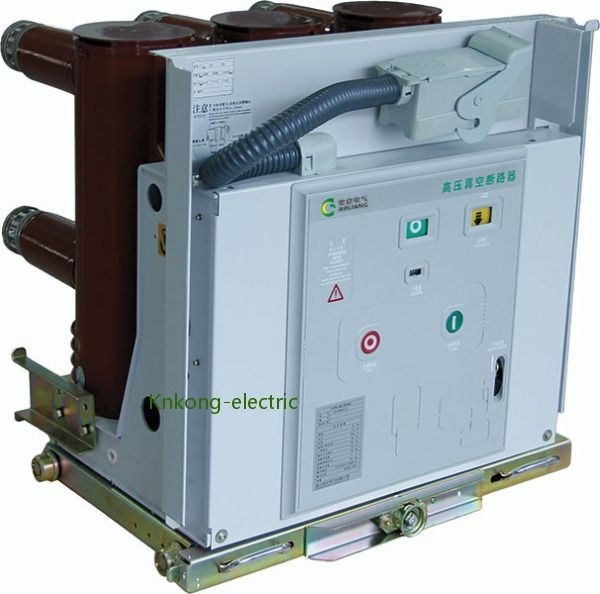

20KA ব্রেকিং বিকল্প উত্তোলনযোগ্য কঠিন-সিলযুক্ত মেরু VCB 12KV VS1 সিরিজ
ভোল্টেজ: 12-24 KV
বর্তমান: 630-1250A-2000A
ব্রেকিং কারেন্ট: সর্বোচ্চ 20KA
প্রকার: প্রত্যাহারযোগ্য
পন্যের স্বল্প বিবরনী
সেকেন্ডারি সার্কিট
নকং-ইলেকট্রিকের VS1 সিরিজের ভ্যাকুয়াম সার্কিট ব্রেকারের সেকেন্ডারি কন্ট্রোল সার্কিট বোর্ড একটি মডুলার ডিজাইন ব্যবহার করে।মেশিনের বৈদ্যুতিক সংযোগ উচ্চ-গ্রেড স্ব-বাকল প্লাগ ব্যবহার করে, যা প্রতিস্থাপনের জন্য সুবিধাজনক এবং বৈদ্যুতিক সংযোগের নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
উচ্চ কর্মক্ষমতা তেল বাফার
উচ্চ-কর্মক্ষমতা ব্রেকিং বাফার উল্লেখযোগ্যভাবে ওভারশুট এবং স্প্রিং ব্যাকের প্রশস্ততা হ্রাস করতে পারে যা ভাঙ্গার সময় VS1 ভ্যাকুয়াম সার্কিট ব্রেকারের চলন্ত যোগাযোগের দ্বারা উত্পন্ন হয়, এবং চলমান যোগাযোগের ওভারশুট এড়াতে পারে যা ভ্যাকুয়াম ইন্টারপার্টার বেলোর আংশিক ক্লান্তির দিকে পরিচালিত করে। স্থায়িত্বচলমান যোগাযোগের রিবাউন্ড প্রশস্ততা হ্রাসের সাথে, সুইচড ক্যাপাসিটর ব্যাঙ্কের পরীক্ষায় রাজত্বের ঘটনাটি পাওয়া যায়নি।
প্রযুক্তিগত পরামিতি
| না। | আইটেম | ইউনিট | প্যারামিটার | ||||||
| ঘ | রেট ভোল্টেজ | কেভি | 12 | ||||||
| 2 | রেট ফ্রিকোয়েন্সি | Hz | 50/60 | ||||||
| 3 |
নিরোধক স্তর রেট |
1min পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (rm গুলি) |
কেভি |
42 (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ) 48 (বিচ্ছিন্ন দূরত্ব জুড়ে) |
|||||
| আলোর আবেগ ভোল্টেজ সহ্য করে (শিখর) |
75 (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ) 85 (বিচ্ছিন্ন দূরত্ব জুড়ে) |
||||||||
|
4 |
বর্তমান রেট |
ক |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | রেট দেওয়া শর্ট সার্কিট ব্রেকিং কারেন্ট |
কেএ |
20 | 25 | 31.5 | 40 | |||
| 6 | রেট স্বল্প সময়ের বর্তমান প্রতিরোধ | 20 | 25 | 31.5 | 40 | ||||
| 7 | শর্ট সার্কিট চিহ্নিত করা বর্তমান | 50 | 63 | 80 | 100 | ||||
| 8 | রেট শিখর বর্তমান প্রতিরোধ | 50 | 63 | 80 | 100 | ||||
| 9 | শর্ট-সার্কিটের রেটেড সময়কাল | গুলি | 4 | ||||||
| 10 | রেটিং অপারেটিং ক্রম | O-0.3sO/C-180s-O/C | |||||||
| 11 | রেট করা শর্ট-সার্কিট কারেন্টের ব্রেকিং সময় | বার | 30/20 বার (40 কেএ) | ||||||
| 12 | যান্ত্রিক ধৈর্য | অপস | 20000 | ||||||
| 13 | রেটিং করা একক ক্যাপাসিটরের ব্যাঙ্ক ব্রেকিং কারেন্ট |
ক |
630 | ||||||
| 14 | রেট ব্যাক টু ব্যাক ক্যাপাসিটর ব্যাঙ্ক ব্রেকিং কারেন্ট | 400 | |||||||
| 15 | ডবল আর্থ ফল্ট ব্রেকিং কারেন্ট | 27.4 | |||||||
| 16 | অনুমোদিত সর্বোচ্চ যোগাযোগ ক্ষয় |
মিমি |
3 | ||||||
| 17 | খোলা পরিচিতিগুলির মধ্যে ছাড়পত্র | 10 ± 1 | |||||||
| 18 | ওভার স্ট্রোক | 3.5 ± 0.5 | |||||||
| 19 | 3-ফেজ খোলা এবং বন্ধের একসাথে নয় |
মাইক্রোসফট
|
-2 | ||||||
| 20 | যোগাযোগ বন্ধের সময় বাউন্স | -2 | |||||||
| 21 | গড় ব্রেকিং গতি (তাত্ক্ষণিক ব্রেকিং 6 মিমি) |
মাইক্রোসফট
|
1.1 ± 0.2 | ||||||
| 22 | গড় গড় গতি | 0.8 ± 0.2 | |||||||
| 23 | সময় তৈরি করা |
মাইক্রোসফট
|
≤100 | ||||||
| 24 | সময় বিরতি | -50 | |||||||
|
25 |
প্রতিটি পর্বের প্রধান সার্কিটের প্রতিরোধ |
μ Ω |
630A | -50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | -35 | ||||||||
| ≥2500A | -25 | ||||||||
| 26 | যোগাযোগ বিরতি বাউন্স প্রশস্ততা | মিমি | -2 | ||||||
|
27 |
রেটিং অপারেটিং ভোল্টেজ | রেটিং অপারেটিং ভোল্টেজ (V) এসি/ডিসি |
ভি |
24* | 110 | 220 | |||
| স্বাভাবিক অপারেশন ভোল্টেজের সুযোগ | খোলা: 65% -120% রেট ভোল্টেজ, যদি ভোল্টেজ 30% রেট ভোল্টেজের চেয়ে কম হয়, খোলার অপারেশন অনুমোদিত নয় | ||||||||
| 28 | শক্তি সঞ্চয় মোটরের রেট ভোল্টেজ | ভি | AC110/220, DC110/220 | ||||||
| 29 | শক্তি সঞ্চয় সময় | এস | -15 | ||||||
