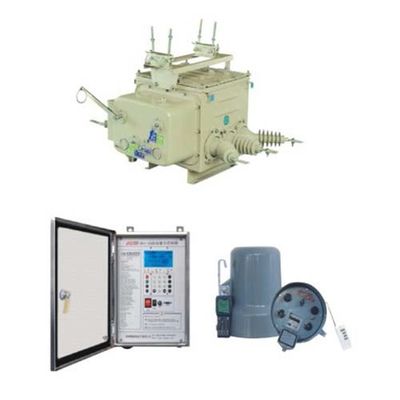

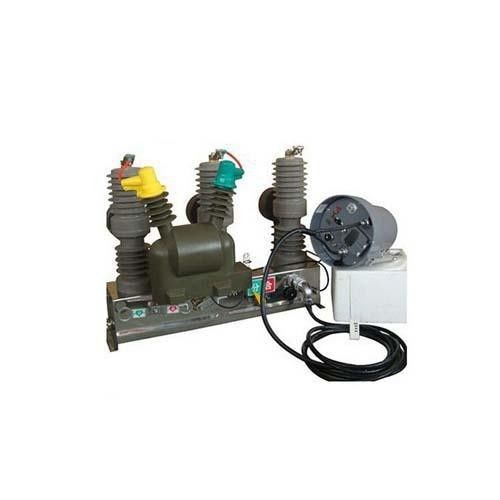

আউটডোর ভিসিবি সার্কিট ব্রেকার

/ ফাইলডাউনলোড / 50488ZW20 সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকার তিনটি অংশ নিয়ে গঠিত: সার্কিট ব্রেকার বডি, অপারেটিং মেকানিজম এবং লিফটিং ডিভাইস। সার্কিট ব্রেকার বডিটি পরিবাহী সার্কিট, নিরোধক সিস্টেম, সিলস এবং আবাসন নিয়ে গঠিত।সম্পূর্ণ পরিবাহী লুপটি ইন এবং আউট ওয়্যার পরিচালনা করে রড, পরিবাহী ক্লিপ, নরম সংযোগ এবং ভ্যাকুয়াম আর্সিং চেম্বার দ্বারা গঠিত হয়।

এই পণ্যটি এসএফ 6 গ্যাস নিরোধক ব্যবহার করে।ইনলেট এবং আউটলেট অন্তরণকারী স্লিভগুলি ইপোক্সি রজন সিলিকন রাবারের সাথে একত্রে কাস্ট করা হয়।স্যুইচটির পরিমাণ কমিয়ে আনার জন্য, এ এবং সি পর্যায়গুলি ভাল বাহ্যিক নিরোধক নিশ্চিত করতে একটি কোণার বুশিং ব্যবহার করে।অভ্যন্তরটি একটি সমন্বিত নিরোধক কাঠামো গ্রহণ করে, কোনও এসএফ 6 গ্যাস চার্জিংয়ের ক্ষেত্রে এটি সংশ্লিষ্ট অন্তরণ পর্যায়েও পৌঁছতে পারে।

এই পণ্যটি একটি পরিপক্ক সিলিং কাঠামো গ্রহণ করে: মেকানিজম কভার এবং আবাসনটির উপরের কভারটি একটি স্ট্যাম্পিং গঠনের খাঁজ দিয়ে সিল করা হয় এবং আউটপুট পয়েন্টার শ্যাফ্টটি একটি ডাবল 0 "রিং দিয়ে সিল করা হয় এবং খাঁড়ি এবং আউটলেট লাইন বুশিংস একত্রিত হয় ভাল বায়ুচাপতা নিশ্চিত করতে।

সাধারণ পরিষেবার শর্ত:

1. উচ্চতা 2000

2. পরিবেষ্টনের তাপমাত্রা: -15 ℃ ~ + 50 ℃

3. সর্বাধিক জলীয় বাষ্পের চাপ: 24 ঘন্টা ≤2.2 কেপিএ 1 মাস ≤1.8 কেপিএ

4. বায়ুচাপ: ≤700 পিপি (34 মি / সে)

5. ভূমিকম্পের তীব্রতা ≤8

6. বরফ বেধ ≤10 মিমি

7. আগুন, বিস্ফোরণ বিপদ, রাসায়নিক জারা, হিংস্র কম্পন নেই

প্রযুক্তিগত পরামিতি
