পণ্যের বিবরণ:
|
কার্যকরী ভোল্টেজ: | 12-24 কেভি | বর্তমান কাজ: | সর্বোচ্চ 2000A |
---|---|---|---|
ব্রেকিং কারেন্ট: | সর্বোচ্চ 25KA | প্রকার: | স্থির |
পর্যায় ব্যবধান: | 205-310 | ব্র্যান্ড: | KNKONG- বৈদ্যুতিক |
লক্ষণীয় করা: | 25KA ব্রেকিং VCB সার্কিট ব্রেকার,ফিক্সড VCB সার্কিট ব্রেকার,205mm ফেজ স্পেসিং VCB সার্কিট ব্রেকার |

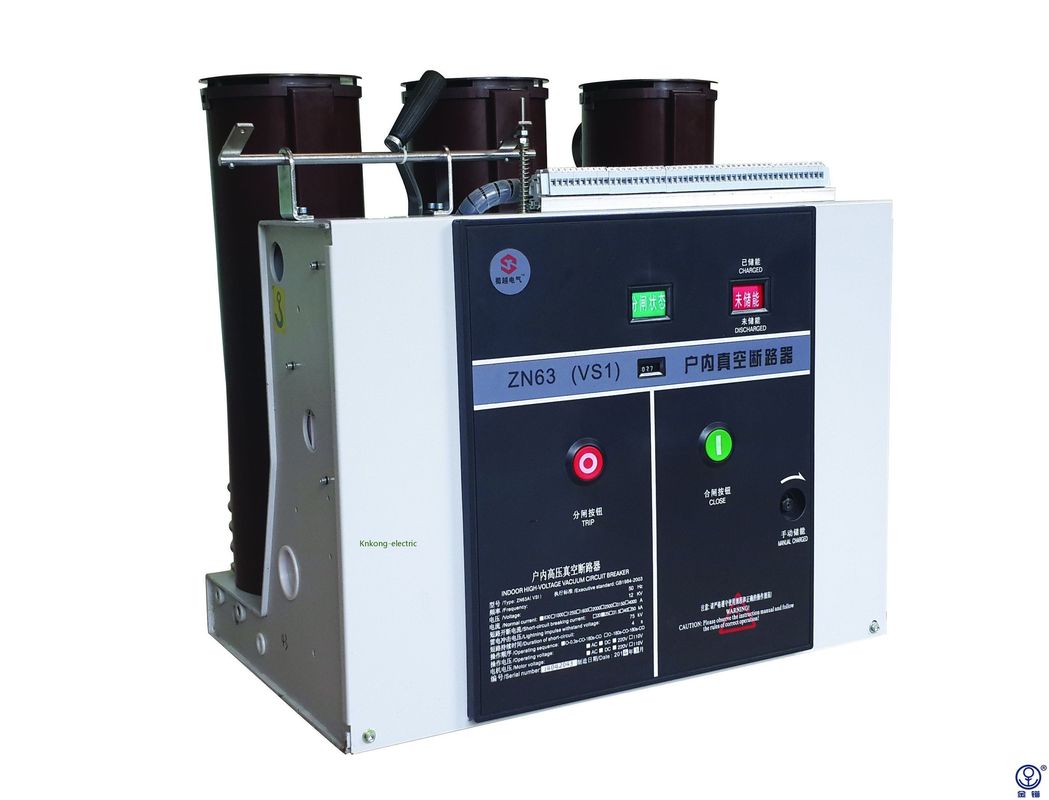

205mm ফেজ স্পেসিং 25KA ব্রেকিং ফিক্সড ভ্যাকুয়াম সার্কিট ব্রেকার VS1
ভোল্টেজ: 12-24KV
বর্তমান: সর্বোচ্চ 2000A
ব্রেকিং কারেন্ট: সর্বোচ্চ 25KA
প্রকার: স্থির
পর্যায় ব্যবধান: 205-310 মিমি
পন্যের স্বল্প বিবরনী
ভিএস 1 সার্কিট ব্রেকার স্বাধীনভাবে নকং দ্বারা বিকশিত এবং একটি মডুলার প্রক্রিয়া গ্রহণ করে।প্রচলিত ভিএস 1 সার্কিট ব্রেকারের তুলনায় এটি ইনস্টল, রক্ষণাবেক্ষণ, পরীক্ষা এবং পরিচালনা করা সহজ।এটির উচ্চতর কর্মক্ষম স্থিতিশীলতা, উচ্চতর সুরক্ষা এবং দীর্ঘ পরিষেবা জীবন রয়েছে।এই পণ্য 12kV এবং 24kV পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে গ্রাহকদের আবেদনের চাহিদা পূরণ করতে পারে এবং traditionalতিহ্যবাহী ইউরোপীয় ব্র্যান্ডগুলি প্রতিস্থাপন করতে ব্যাপকভাবে ব্যবহৃত হয়।
ভিএস 1-সিরিজ সার্কিট ব্রেকারের উচ্চ স্থায়িত্ব এবং উচ্চ নির্ভরযোগ্যতা রয়েছে
ব্রেকিং মেকানিজমের ক্ষেত্রে, ভিএস 1 সিরিজের ভ্যাকুয়াম সার্কিট ব্রেকারগুলি ট্রান্সমিশন উপাদানগুলিকে অপ্টিমাইজ করেছে।স্প্রিং মেকানিজমের মডুলারাইজেশন বজায় রাখা সহজ করে, বিদ্যুৎ ব্যর্থতার জন্য সংক্ষিপ্ত রক্ষণাবেক্ষণের সময় এবং অংশগুলির শক্তিশালী বহুমুখিতা।সহকর্মীর ভ্যাকুয়াম ইন্টারপার্টারের আরও ভাল সামঞ্জস্য এবং উন্নত কর্মক্ষমতা রয়েছে।
সাধারণ সেবার অবস্থা
উচ্চতা | - 1000 মি | |
পরিবেষ্টিত তাপমাত্রা | সর্বোচ্চ | +40 |
ন্যূনতম | -15 | |
পরিবেষ্টিত আর্দ্রতা: সর্বোচ্চ গড় আর্দ্রতা |
24 ঘন্টা ≤95% | |
1 মাস ≤90% | ||
সর্বাধিক জলীয় বাষ্পের চাপ | 24 ঘন্টা ≤2.2kpa | |
1 মাস ≤1.8kpa |
প্রযুক্তিগত পরামিতি
না। | আইটেম | ইউনিট | প্যারামিটার | ||||||
ঘ | রেট ভোল্টেজ | কেভি | 12 | ||||||
2 | রেট ফ্রিকোয়েন্সি | Hz | 50/60 | ||||||
3 |
নিরোধক স্তর রেট |
1min পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (rm গুলি) |
কেভি |
42 (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ) 48 (বিচ্ছিন্ন দূরত্ব জুড়ে) |
|||||
আলোর আবেগ ভোল্টেজ সহ্য করে (শিখর) |
75 (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ) 85 (বিচ্ছিন্ন দূরত্ব জুড়ে) |
||||||||
4 |
বর্তমান রেট |
ক |
630 | 630 | 1250 | 1600 | |||
1250 | 1250 | 1600 | 2000 | ||||||
2000 | 2500 | ||||||||
2500 | 3150 | ||||||||
4000 | |||||||||
5 | রেট দেওয়া শর্ট সার্কিট ব্রেকিং কারেন্ট |
কেএ |
20 | 25 | 31.5 | 40 | |||
6 | রেট স্বল্প সময়ের বর্তমান প্রতিরোধ | 20 | 25 | 31.5 | 40 | ||||
7 | শর্ট সার্কিট চিহ্নিত করা বর্তমান | 50 | 63 | 80 | 100 | ||||
8 | রেট শিখর বর্তমান প্রতিরোধ | 50 | 63 | 80 | 100 | ||||
9 | শর্ট-সার্কিটের রেটেড সময়কাল | গুলি | 4 | ||||||
10 | রেটিং অপারেটিং ক্রম | O-0.3sO/C-180s-O/C | |||||||
11 | রেট করা শর্ট-সার্কিট কারেন্টের ব্রেকিং সময় | বার | 30/20 বার (40 কেএ) | ||||||
12 | যান্ত্রিক ধৈর্য | অপস | 20000 | ||||||
13 | রেটিং করা একক ক্যাপাসিটরের ব্যাঙ্ক ব্রেকিং কারেন্ট |
ক |
630 | ||||||
14 | রেট ব্যাক টু ব্যাক ক্যাপাসিটর ব্যাঙ্ক ব্রেকিং কারেন্ট | 400 | |||||||
15 | ডবল আর্থ ফল্ট ব্রেকিং কারেন্ট | 27.4 | |||||||
16 | অনুমোদিত সর্বোচ্চ যোগাযোগ ক্ষয় |
মিমি |
3 | ||||||
17 | খোলা পরিচিতিগুলির মধ্যে ছাড়পত্র | 10 ± 1 | |||||||
18 | ওভার স্ট্রোক | 3.5 ± 0.5 | |||||||
19 | 3-ফেজ খোলা এবং বন্ধের একসাথে নয় |
মাইক্রোসফট
|
-2 | ||||||
20 | যোগাযোগ বন্ধের সময় বাউন্স | -2 | |||||||
21 | গড় ব্রেকিং গতি (তাত্ক্ষণিক ব্রেকিং 6 মিমি) |
মাইক্রোসফট
|
1.1 ± 0.2 | ||||||
22 | গড় গড় গতি | 0.8 ± 0.2 | |||||||
23 | সময় তৈরি করা |
মাইক্রোসফট
|
≤100 | ||||||
24 | সময় বিরতি | -50 | |||||||
25 |
প্রতিটি পর্বের প্রধান সার্কিটের প্রতিরোধ |
μ Ω |
630A | -50 | |||||
1250A | ≤45 | ||||||||
1600A ~ 2000A | -35 | ||||||||
≥2500A | -25 | ||||||||
26 | যোগাযোগ বিরতি বাউন্স প্রশস্ততা | মিমি | -2 | ||||||
27 |
রেটিং অপারেটিং ভোল্টেজ | রেটিং অপারেটিং ভোল্টেজ (V) এসি/ডিসি |
ভি |
24* | 110 | 220 | |||
স্বাভাবিক অপারেশন ভোল্টেজের সুযোগ | খোলা: 65% -120% রেট ভোল্টেজ, যদি ভোল্টেজ 30% রেট ভোল্টেজের চেয়ে কম হয়, খোলার অপারেশন অনুমোদিত নয় | ||||||||
28 | শক্তি সঞ্চয় মোটরের রেট ভোল্টেজ | ভি | AC110/220, DC110/220 | ||||||
29 | শক্তি সঞ্চয় সময় | এস | -15 |
