পণ্যের বিবরণ:
|
| সাধারণ ভোল্টেজ: | 12 কেভি | স্বাভাবিক স্রোত: | 630-2000A |
|---|---|---|---|
| ব্রেকিং কারেন্ট: | 20-25 কেএ | প্রকার: | প্রত্যাহারযোগ্য |
| আসল: | চীন | কারখানা: | KNKONG- বৈদ্যুতিক |
| বিশেষভাবে তুলে ধরা: | প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার,12 কেভি ভ্যাকুয়াম সার্কিট ব্রেকার,25 কেএ মডুলারাইজড ভ্যাকুয়াম সার্কিট ব্রেকার |
||

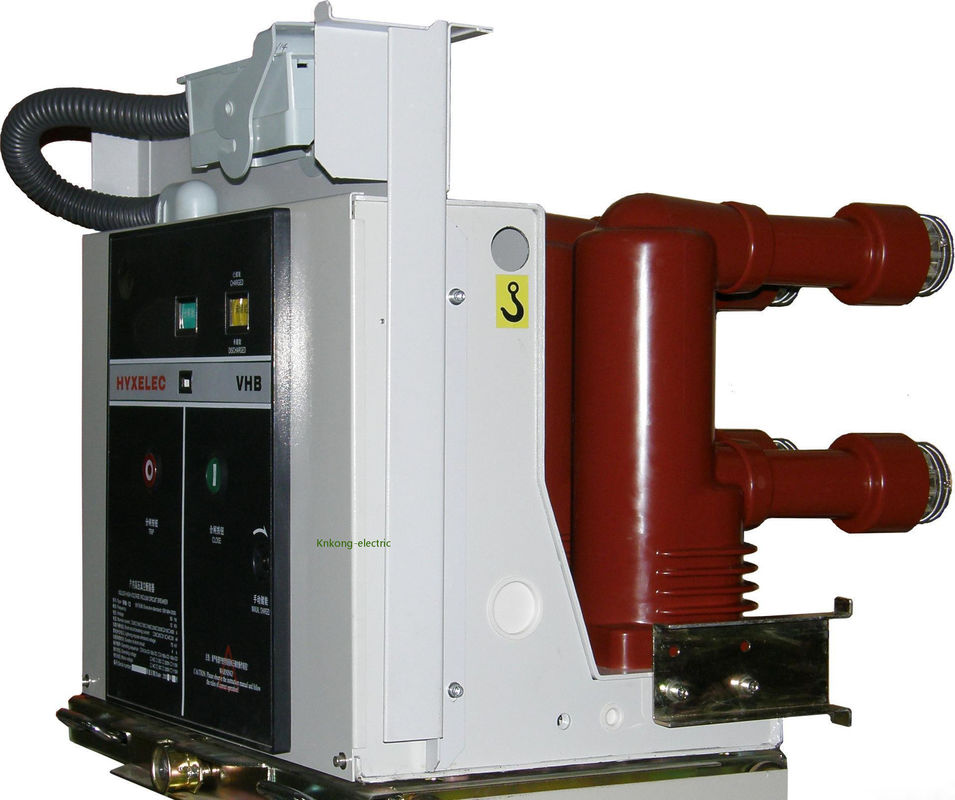

VS1 12KV প্রত্যাহারযোগ্য ভ্যাকাম সার্কিট ব্রেকার মডুলারাইজড মেকানিজম
ভোল্টেজ: 12 কেভি
বর্তমান: 630-2000A
ব্রেকিং কারেন্ট: 20KA
প্রকার: প্রত্যাহারযোগ্য
পন্যের স্বল্প বিবরনী
ভিএস 1 সিরিজ সার্কিট ব্রেকারগুলি সম্পূর্ণভাবে স্বাধীনভাবে নকং দ্বারা বিকশিত হয়েছে।মডুলার প্রক্রিয়াটি ইনস্টলেশন, রক্ষণাবেক্ষণ, পরীক্ষা এবং অপারেশনকে সহজ করে তোলে।Traditionalতিহ্যবাহী সার্কিট ব্রেকারের সাথে তুলনা করে, এতে আরো স্থিতিশীল অপারেশন, উচ্চতর নিরাপত্তা এবং দীর্ঘ সেবা জীবন রয়েছে।এটি 12kV এবং 24kV পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে গ্রাহকদের আবেদনের চাহিদা পূরণ করতে পারে এবং বৈদ্যুতিক শক্তি, শক্তি, পেট্রোকেমিক্যাল, ধাতুবিদ্যা, উৎপাদন, পরিবহন, নির্মাণ, পরিবেশ সুরক্ষা এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
সাধারণ সেবার অবস্থা
| উচ্চতা | - 1000 মি | |
| পরিবেষ্টিত তাপমাত্রা | সর্বোচ্চ | +40 |
| ন্যূনতম | -15 | |
|
পরিবেষ্টিত আর্দ্রতা: সর্বোচ্চ গড় আর্দ্রতা |
24 ঘন্টা ≤95% | |
| 1 মাস ≤90% | ||
| সর্বাধিক জলীয় বাষ্পের চাপ | 24 ঘন্টা ≤2.2kpa | |
| 1 মাস ≤1.8kpa | ||
বিশেষ পরিষেবার শর্ত
প্রযুক্তিগত পরামিতি
| না। | আইটেম | ইউনিট | প্যারামিটার | ||||||
| ঘ | রেট ভোল্টেজ | কেভি | 12 | ||||||
| 2 | রেট ফ্রিকোয়েন্সি | Hz | 50/60 | ||||||
| 3 |
নিরোধক স্তর রেট |
1min পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (rm গুলি) |
কেভি |
42 (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ) 48 (বিচ্ছিন্ন দূরত্ব জুড়ে) |
|||||
| আলোর আবেগ ভোল্টেজ সহ্য করে (শিখর) |
75 (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ) 85 (বিচ্ছিন্ন দূরত্ব জুড়ে) |
||||||||
|
4 |
বর্তমান রেট |
ক |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | রেট দেওয়া শর্ট সার্কিট ব্রেকিং কারেন্ট |
কেএ |
20 | 25 | 31.5 | 40 | |||
| 6 | রেট স্বল্প সময়ের বর্তমান প্রতিরোধ | 20 | 25 | 31.5 | 40 | ||||
| 7 | শর্ট সার্কিট চিহ্নিত করা বর্তমান | 50 | 63 | 80 | 100 | ||||
| 8 | রেট শিখর বর্তমান প্রতিরোধ | 50 | 63 | 80 | 100 | ||||
| 9 | শর্ট-সার্কিটের রেটেড সময়কাল | গুলি | 4 | ||||||
| 10 | রেটিং অপারেটিং ক্রম | O-0.3sO/C-180s-O/C | |||||||
| 11 | রেট করা শর্ট-সার্কিট কারেন্টের ব্রেকিং সময় | বার | 30/20 বার (40 কেএ) | ||||||
| 12 | যান্ত্রিক ধৈর্য | অপস | 20000 | ||||||
| 13 | রেটিং করা একক ক্যাপাসিটরের ব্যাঙ্ক ব্রেকিং কারেন্ট |
ক |
630 | ||||||
| 14 | রেট ব্যাক টু ব্যাক ক্যাপাসিটর ব্যাঙ্ক ব্রেকিং কারেন্ট | 400 | |||||||
| 15 | ডবল আর্থ ফল্ট ব্রেকিং কারেন্ট | 27.4 | |||||||
| 16 | অনুমোদিত সর্বোচ্চ যোগাযোগ ক্ষয় |
মিমি |
3 | ||||||
| 17 | খোলা পরিচিতিগুলির মধ্যে ছাড়পত্র | 10 ± 1 | |||||||
| 18 | ওভার স্ট্রোক | 3.5 ± 0.5 | |||||||
| 19 | 3-ফেজ খোলা এবং বন্ধের একসাথে নয় |
মাইক্রোসফট
|
-2 | ||||||
| 20 | যোগাযোগ বন্ধের সময় বাউন্স | -2 | |||||||
| 21 | গড় ব্রেকিং গতি (তাত্ক্ষণিক ব্রেকিং 6 মিমি) |
মাইক্রোসফট
|
1.1 ± 0.2 | ||||||
| 22 | গড় গড় গতি | 0.8 ± 0.2 | |||||||
| 23 | সময় তৈরি করা |
মাইক্রোসফট
|
≤100 | ||||||
| 24 | সময় বিরতি | -50 | |||||||
|
25 |
প্রতিটি পর্বের প্রধান সার্কিটের প্রতিরোধ |
μ Ω |
630A | -50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | -35 | ||||||||
| ≥2500A | -25 | ||||||||
| 26 | যোগাযোগ বিরতি বাউন্স প্রশস্ততা | মিমি | -2 | ||||||
|
27 |
রেটিং অপারেটিং ভোল্টেজ | রেটিং অপারেটিং ভোল্টেজ (V) এসি/ডিসি |
ভি |
24* | 110 | 220 | |||
| স্বাভাবিক অপারেশন ভোল্টেজের সুযোগ | খোলা: 65% -120% রেট ভোল্টেজ, যদি ভোল্টেজ 30% রেট ভোল্টেজের চেয়ে কম হয়, খোলার অপারেশন অনুমোদিত নয় | ||||||||
| 28 | শক্তি সঞ্চয় মোটরের রেট ভোল্টেজ | ভি | AC110/220, DC110/220 | ||||||
| 29 | শক্তি সঞ্চয় সময় | এস | -15 | ||||||
