ভিএস 1 সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকার 12 কেভি 630-1250 এ
ভোল্টেজ: 12 কেভি
বর্তমান: 630-1250 এ
ব্রেকিং কারেন্ট: 20KA
প্রকার: প্রত্যাহারযোগ্য
পন্যের স্বল্প বিবরনী

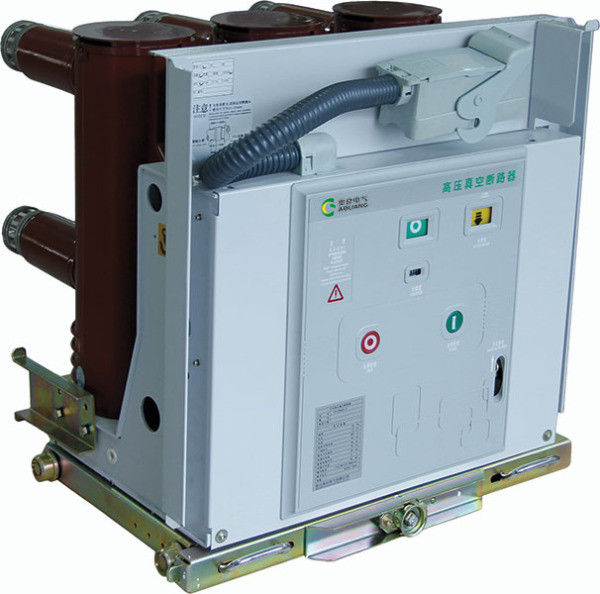

ভিএস 1-সিরিজ এম্বেড মেরু।ভ্যাকুয়াম সার্কিট ব্রেকারগুলি 12 কেভি, থ্রি-ফেজ এসি 50Hz ইনডোর সুইচগিয়ারের জন্য প্রযোজ্য এবং শিল্প ও খনির স্থাপনা ট্রান্সফরমার সাবস্টেশন সরঞ্জামগুলির সুরক্ষা এবং নিয়ন্ত্রণ ইউনিট হিসাবে পরিবেশন করতে পারে।তাদের বসন্ত অপারেটিং সিস্টেমগুলির জন্য মডুলার এবং স্বতন্ত্র-ফ্রেম ডিজাইনের সাথে, ভিএস 1-সিরিজ সার্কিট ব্রেকারগুলি KYN28-12 (24) মিড-সেট এবং ফিক্সড সুইচগিয়ারের সাথে পরিচালনা করতে পারে।এই সার্কিট ব্রেকারগুলি হ্যান্ডকার্ট ইউনিট হিসাবে ট্রাকের সাথে স্থির ইনস্টলেশন এবং সমাবেশ উভয়ের সাপেক্ষে
প্রযোজ্য মানসমূহ
1EC62271-100 উচ্চ-ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ-গিয়ার-পার্ট 100: বিকল্প বর্তমান সার্কিট-ব্রেকার
মাধ্যমিক সার্কিট
ভিএস 1-সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকাররা তাদের মাধ্যমিক নিয়ন্ত্রণ সার্কিট বোর্ডগুলির জন্য মডুলার ডিজাইন গ্রহণ করে।প্রক্রিয়াগুলির বৈদ্যুতিক সংযোগ উচ্চ-গ্রেডের স্ব-ফাস্টেনার প্লাগগুলি নিয়োগ করে, যা উভয়ই প্রতিস্থাপনের সুবিধার্থ করে এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ নিশ্চিত করে
উচ্চ-কর্মক্ষমতা তেল বাফার
উচ্চ-কর্মক্ষমতা ব্রেকিং বাফার স্পষ্টভাবে যোগাযোগের ওভারশুট চলমান ফলে ভ্যাকুয়াম বিঘ্নিত ঝাঁকির আংশিক আধিক ক্লান্তির কারণে যান্ত্রিক ধৈর্য হ্রাস এড়ানো বিরতিতে ভ্যাকুয়াম সার্কিট ব্রেকারের চলমান যোগাযোগের ওভারশুট এবং রিবাউন্ডিং প্রশস্ততা কমিয়ে আনতে পারে।চলমান পরিচিতির রিবাউন্ডিং প্রশস্ততা হ্রাস হওয়ার সাথে সাথে, স্যুইচিং ক্যাপাসিটার ব্যাঙ্ক পরীক্ষার সময় কোনও পুনরায় ইগনিশন এবং পুনরুদ্ধার পাওয়া যায় না
প্রযুক্তিগত পরামিতি
| না |
আইটেম |
ইউনিট |
প্যারামিটার |
| ঘ |
রেটেড ভোল্টেজ |
কেভি |
12 |
| ঘ |
রেট ফ্রিকোয়েন্সি |
হার্জেড |
50/60 |
| ঘ |
রেটেড ইনসুলেশন স্তর
|
1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ (আরএমএস) সহ্য করে |
কেভি
|
৪২ (ধাপে ধাপে, ধাপে পৃথিবীতে)
48 (বিচ্ছিন্ন দূরত্ব পেরিয়ে)
|
| আলোকস্রাব্য ভোল্টেজ সহ্য (শিখর) |
75 (ধাপে ধাপে, ধাপে পৃথিবীতে)
85 (বিচ্ছিন্ন দূরত্ব পেরিয়ে)
|
|
ঘ
|
রেট কারেন্ট
|
ক
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| ৫ |
রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট |
কেএ
|
20 |
25 |
31.5 |
40 |
| । |
স্বল্প সময়ের সাথে বর্তমানকে সহ্য করে রেট দেওয়া হয়েছে |
20 |
25 |
31.5 |
40 |
| 7 |
বর্তমান চিহ্নিত চিহ্নিত শর্ট সার্কিট |
50 |
63 |
80 |
100 |
| 8 |
বর্তমানকে সহ্য করে রেট পিক |
50 |
63 |
80 |
100 |
| 9 |
শর্ট সার্কিটের রেটেড সময়কাল |
s |
ঘ |
| 10 |
রেটেড অপারেটিং সিকোয়েন্স |
|
O-0.3sO / C-180s-O / C |
| 11 |
রেট করা শর্ট সার্কিট বর্তমানের ব্রেকিং সময়গুলি |
টাইমস |
30/20 বার (40KA) |
| 12 |
যান্ত্রিক ধৈর্য |
অপ্স |
20000 |
| 13 |
রেটেড একক ক্যাপাসিটার ব্যাংক ব্রেকিং কারেন্ট |
ক
|
630 |
| 14 |
ব্যাক-টু-ব্যাক ক্যাপাসিটার ব্যাংক ব্রেকিং বর্তমান R |
400 |
| 15 |
ডাবল-আর্থ ফল্ট ব্রেকিং কারেন্ট |
27.4 |
| 16 |
অনুমোদিত সর্বাধিক যোগাযোগের ক্ষয় |
মিমি
|
ঘ |
| 17 |
মুক্ত যোগাযোগের মধ্যে ছাড়পত্র |
10 ± 1 |
| 18 |
ওভার স্ট্রোক |
3.5 ± 0.5 |
| 19 |
3-ফেজ খোলার এবং সমাপ্তির একযোগে নয় |
মাইক্রোসফট
|
.2 |
| 20 |
যোগাযোগ বন্ধের বাউন্স সময়কাল |
.2 |
| 21 |
গড় ব্রেকিং গতি (তাত্ক্ষণিক বিরতি 6 মিমি) |
মাইক্রোসফট
|
1.1 ± 0.2 |
| 22 |
গড় তৈরীর গতি |
0.8 ± 0.2 |
| 23 |
সময় করা |
মাইক্রোসফট
|
≤100 |
| 24 |
ব্রেকিং টাইম |
.50 |
|
25
|
প্রতিটি পর্যায়ের প্রধান সার্কিটের প্রতিরোধের
|
Ω Ω
|
630 এ |
.50 |
| 1250A |
≤45 |
| 1600A ~ 2000A |
.35 |
| 002500A |
≤25 |
| 26 |
যোগাযোগ বিরতি বাউন্স প্রশস্ততা |
মিমি |
.2 |
|
27
|
রেটেড অপারেটিং ভোল্টেজ |
রেটেড অপারেটিং ভোল্টেজ (ভি) এসি / ডিসি |
ভি
|
24 * |
110 |
220 |
| সাধারণ অপারেশন ভোল্টেজের সুযোগ |
খোলার: 65% -120% রেটেড ভোল্টেজ, যদি ভোল্টেজ 30% রেটযুক্ত ভোল্টেজের চেয়ে কম হয় তবে খোলার অপারেশন অনুমোদিত নয় |
| 28 |
এনার্জি স্টোরেজ মোটরের রেটেড ভোল্টেজ |
ভি |
AC110 / 220, DC110 / 220 |
| 29 |
শক্তি সঞ্চয় সময় |
এস |
.15 |
অপারেশন সুরক্ষা
অ্যান্টি-মলোপারেশন লকিং সুরক্ষার সাথে এই সার্কিট ব্রেকারগুলি, সুইচগার ক্যাবিনেটে কাজ করা, "পাঁচ-সুরক্ষা" ইন্টারলকিং কার্যগুলি উপলব্ধি করতে পারে, ম্যালাপার্ট এড়ানো এবং অপারেটরের ব্যক্তিগত সুরক্ষাকে সর্বাধিকতর করে তুলতে পারে।
কেবল যখন সার্কিট ব্রেকার এবং আর্থিং সুইচটি সংযোগ বিচ্ছিন্ন অবস্থায় থাকে কেবল তখনই সার্কিট ব্রেকারের ট্রাকটিকে পরীক্ষার অবস্থান থেকে পরিষেবা অবস্থানে নিয়ে যাওয়া যায়
সার্কিট ব্রেকার কেবল পরিষেবা / পরীক্ষার অবস্থানে থাকলেই বন্ধ করা যায়।
সার্কিট ব্রেকার বন্ধ হওয়ার সাথে সাথে তার ট্রাকটিকে র্যাক করা বা র্যাক আউট করা যায় না যা কেবল তখনই উপলব্ধি করা যায় যখন সার্কিট ব্রেকার সংযোগ বিচ্ছিন্ন অবস্থায় থাকে।
বন্ধ অবস্থানে থাকা সার্কিট ব্রেকারকে পরিষেবা অবস্থান থেকে পরীক্ষার পজিশনে ছাড়ানো যায় না।
সার্কিট ব্রেকারটি র্যাক ইন করার সময় বন্ধ করা যাবে না।
যখন সার্কিট ব্রেকার বন্ধ হয়ে যায়, যদি ক্লোজিং সিগন্যালটি সময়মতো অপসারণ করতে ব্যর্থ হয়, তবে একাধিক পুনঃবিবেচনা (alচ্ছিক) রোধ করতে অভ্যন্তরীণ অ্যান্টি-ট্রিপ কন্ট্রোল সার্কিটটি ক্লোজিং সার্কিটটি কেটে ফেলবে।
যদি বৈদ্যুতিক সমাপ্তি লকআউটটি নির্বাচিত হয়, যখন সেকেন্ডারি সার্কিট বিদ্যুৎ সরবরাহ করতে ব্যর্থ হয় বা প্রদত্ত শক্তি লকিং তড়িৎচৌম্বক (alচ্ছিক) এর সাধারণ ক্রিয়াকলাপটি পূরণ করতে ব্যর্থ হয় তখন সার্কিট ব্রেকারটি বন্ধ করা যায় না।
