পণ্যের বিবরণ:
|
| এইচভি পাশের ভোল্টেজ: | 10kV | এলভি পাশের ভোল্টেজ: | 400V |
|---|---|---|---|
| ধারণক্ষমতা: | 30-2500kva | আদর্শ: | তেল |
| শিল্পশালা: | কেএনকং | ই এম / ODM: | ইমেল দ্বারা তদন্ত |
| বিশেষভাবে তুলে ধরা: | 2500 কেভিএ ক্ষত কোর প্রকার ট্রান্সফর্মার,সম্পূর্ণ সিলযুক্ত 2500 কেভিএ ট্রান্সফর্মার,ক্ষত কোর প্রকার ট্রান্সফর্মার 10 কেভি 400 ভি |
||

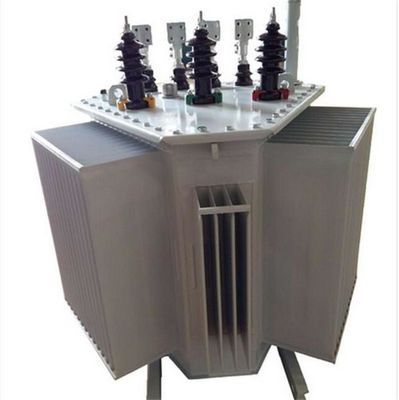

সম্পূর্ণ সিলযুক্ত 2500KVA ক্ষতিকারক কোর প্রকারের ট্রান্সফর্মার 10 কেভি 400 ভি
এস 14 এমআরএল তেল ধরণের ত্রিমাত্রিক পাওয়ার ট্রান্সফর্মার 10 / 0.4 কেভি 2500 কেভিএ
পণ্য পরিচিতি
এস 14-এমআরএল পুরোপুরি সিলড থ্রি-ফেজ থ্রি-ফেজ ক্ষত কোর ট্রান্সফর্মারটি traditionalতিহ্যবাহী প্ল্যানার স্তরিত কোর ট্রান্সফর্মার থেকে পৃথক।আয়রন কোরটি একটি একক ফ্রেমের সাথে ত্রি-মাত্রিক ত্রিভুজটিতে সাজানো একটি তিন-পর্যায়ের কলাম জোয়াল দিয়ে তৈরি।প্রতিটি কলাম অবিচ্ছিন্নভাবে উচ্চ মানের শীতল-ঘূর্ণিত সিলিকন ইস্পাত পাতলা ফালা দ্বারা কয়েল করা হয়, এবং প্রস্থ একটি সিএনসি কাটিয়া মেশিন দ্বারা একটি সরল রেখা বা একটি বক্ররেখা কাটা হয়।স্ট্রিপ উপাদানটি একটি প্রায় কাছাকাছি-বৃত্তাকার বা ভাঁজ-প্রান্তের অর্ক ফ্রেম শীট গঠনের জন্য মূল উইন্ডিং মেশিনে ক্ষতপ্রাপ্ত হয় এবং তারপরে প্রক্রিয়াজাতকরণের চাপ, স্ফটিক জালের পুনর্বিন্যাস, চৌম্বকীয় ব্যাপ্তি বাড়াতে এবং ভ্যাকুয়াম নাইট্রোজেন ভর্তি অ্যানিলিং চিকিত্সার শিকার হয় এবং বৈদ্যুতিন চৌম্বকীয় কর্মক্ষমতা উন্নত;উচ্চ এবং নিম্ন ভোল্টেজের কয়েলগুলি একচেটিয়াভাবে ব্যবহৃত হয় উইন্ডিং মেশিনটি সরাসরি লোহা কোর কাগজের নলের উপরে ক্ষত হয়।সামগ্রিক কাঠামো শক্ত এবং কমপ্যাক্ট।দেহ উপরের এবং নিম্ন লোহার জোয়াল এবং স্তরিত কাঠ দিয়ে নিরোধক হয়।স্ক্রুটি স্থিতিশীল এবং নির্ভরযোগ্য করার জন্য কয়েলটি শক্ত করার জন্য চারপাশে টানা হয় এবং হঠাৎ শর্ট সার্কিটগুলি প্রতিরোধ করতে পারে।প্রভাব।
10 কেভি-এস 13 (14) এমআরএল অয়েল ট্রান্সফর্মার প্রধান প্রযুক্তিগত ডেটা
| ক্ষমতার বিপরিতে (কেভিএ) |
উচ্চ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (কেভি) |
ট্যাপিং ব্যাপ্তি |
কম ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (কেভি) |
ফ্রিকোয়েন্সি (Hz) |
সংযোগ প্রতীক |
কোনও লোড হ্রাস (ডাব্লু) |
লোড হ্রাস (ডাব্লু) |
নো-লোড কারেন্ট (%) |
শব্দ স্তর (ডিবি) |
শর্ট সার্কিট প্রতিবন্ধকতা (%) |
গেজ (মিমি) | মাত্রা (মিমি) এল * ডব্লু * এইচ |
ওজন (কেজি) | |||
| এস 13-এম।আরএল | এস 14-এমআরএল | এস 13-এম।আরএল | এস 14-এম।আরএল | |||||||||||||
| 30 | । 6.3 6.6 10 10.5 11 |
± 5% X 2 এক্স 2.5% |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | ০.০ | 48 | ঘ | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | 860 এক্স 760X1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | ০.২ | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
