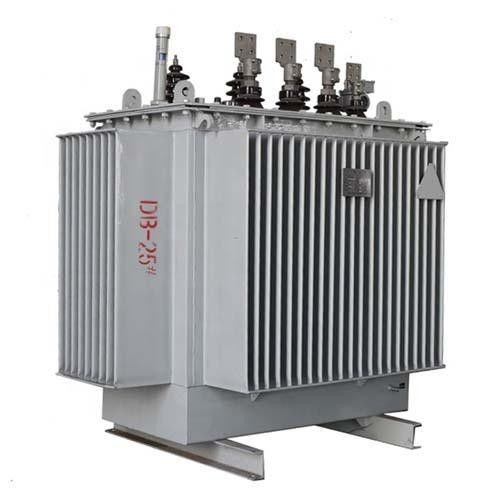

GB1094 তেল নিমগ্ন ট্রান্সফর্মার

পণ্যের মান

GB1094.1-2013 পাওয়ার ট্রান্সফর্মারগুলির জন্য সাধারণ নিয়ম
GB1094.2-2013 পাওয়ার ট্রান্সফর্মার তাপমাত্রা বৃদ্ধি
GB1094.3-2003 বিদ্যুৎ ট্রান্সফরমারগুলির ইনসুলেশন স্তর এবং অন্তরণ পরীক্ষা
GB1094.5-2008 পাওয়ার ট্রান্সফর্মার শর্ট সার্কিট ক্ষমতা সহ্য করে
জিবি / টি 1094.10-2003 পাওয়ার ট্রান্সফর্মার - পার্ট 10: শব্দ স্তর নির্ধারণ
গিগাবাইট / T25446-2010 তেল নিমজ্জনহীন খাদ কোর বিতরণ ট্রান্সফর্মার প্রযুক্তিগত পরামিতি এবং প্রয়োজনীয়তা

শর্তসমূহ

1. সাধারণ পরিবেশের শর্তসমূহ: উচ্চতা 1000 মিটার অতিক্রম করে না;
2. সর্বোচ্চ পরিবেষ্টিত তাপমাত্রা +40 ° C, সর্বনিম্ন -25 ° C;
3. বিশেষ পরিবেশের শর্তাবলী: 1000 মিটারের চেয়ে বেশি উচ্চতা;
4. সর্বাধিক পরিবেষ্টিত তাপমাত্রা +40 ° C, সর্বনিম্ন -45। সে।(অর্ডার দেওয়ার সময় বিশদ বিবরণ);
5. ইনস্টলেশন সাইট: কোন ক্ষয়কারী গ্যাস, সুস্পষ্ট ময়লা পরিবেশ নেই;
দ্রষ্টব্য: সম্মত শর্তাদি অনুসারে, ব্যবহারকারীদের ব্যবহারের বিশেষ শর্তে পণ্য সরবরাহ করতে।

অবকাঠামো বৈশিষ্ট্য

লোহার মজ্জা:আয়রন কোরের চৌম্বকীয় উপাদানটি নিরাকার মিশ্রণ ব্যবহার করে Sযেহেতু নিরাকার খাদটির কোনও স্ফটিক কাঠামো নেই এবং একটি নরম চৌম্বকীয় বৈশিষ্ট্য রয়েছে, হিস্টেরিসিস লুপের ক্ষেত্রটি খুব সংকীর্ণ, চৌম্বকীয়করণ
শক্তি ছোট, বৈদ্যুতিক প্রতিরোধ ক্ষমতা বেশি, এবং এডি কারেন্ট লস কম, সুতরাং এই উপাদানটি দিয়ে তৈরি ট্রান্সফর্মারের কোনও লোড হ্রাস এবং লোড লোড ব্যবহার করা হয়।খুবই নিন্ম.মূলটি একই সমতলে চারটি পৃথক মূল ফ্রেমের সমন্বয়ে গঠিত
একটি থ্রি-ফেজফাইভ-কলাম প্রকার গঠন করতে।এটি অবশ্যই বাতিল করা উচিত এবং এটিতে একটি আয়তক্ষেত্রাকার ক্রস-বিভাগীয় আকারের সাথে একটি ক্রস-বাধা যুক্ত থাকতে হবে।

কুণ্ডলী:তামা কন্ডাক্টরগুলির সাথে লো-ভোল্টেজ উইন্ডিংস (160 কেভিএ বা তার চেয়ে কম) ব্যবহার করার পাশাপাশি, তামা ফয়েল দিয়ে তৈরি একটি নলাকার কাঠামোটি সাধারণভাবে ব্যবহৃত হয়;উচ্চ-ভোল্টেজ উইন্ডিংগুলি ঘুরানোর এম্পিয়ার বিতরণ এবং চৌম্বকীয় ফ্লাক্স ফুটোকে ভারসাম্য রাখতে একাধিক স্তরযুক্ত নলাকার কাঠামো ব্যবহার করে।উচ্চ-ভোল্টেজ এবং লো-ভোল্টেজ উইন্ডিংগুলি আয়তক্ষেত্রাকার কয়েল গঠনের জন্য তারের টান ডিভাইসগুলির সাথে একসাথে ক্ষত হয় এবং কয়েলগুলি বাটনগুলির যান্ত্রিক শক্তি এবং শর্ট সার্কিট সহ্য করার ক্ষমতা বাড়ানোর জন্য গরম চাপ দিয়ে আকার দেয় ping

তেলের ট্যাঙ্ক:এটি একটি সুন্দর পূর্ণ সিলিং এবং রক্ষণাবেক্ষণ-মুক্ত rugেউখেলান কাঠামো গ্রহণ করে।উন্নত তেল ট্যাঙ্ক উত্পাদন প্রযুক্তির মাধ্যমে, এটি কঠোর চাপ সহ্য করে ..
