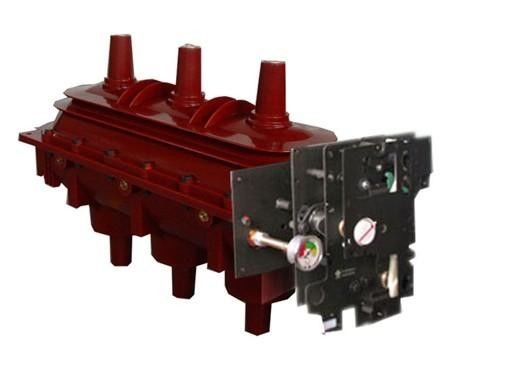

সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার জিআইএস / আরএমইউ এসএফ 6 ভ্যাকুয়াম সার্কিট ব্রেকার

জিআইএস / আরএমইউর জন্য সালফার হেক্সাফ্লোরাইড ব্রেকার এসএফ 6 সংযোগ বিহীন

পণ্য পরিচিতি

সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার হ'ল তেল মুক্ত সুইচগার যা এসএফ 6 গ্যাসকে অন্তরক মাধ্যম এবং চাপটি নির্বাপক মাধ্যম হিসাবে ব্যবহার করে।এর নিরোধক পারফরম্যান্স এবং আর্ক নির্বাপক বৈশিষ্ট্যগুলি তেল সার্কিট ব্রেকারগুলির তুলনায় অনেক বেশি।এসএফ 6 গ্যাসের উচ্চতর দাম এবং কম প্রতিরোধের কারণে অ্যাপ্লিকেশন, পরিচালনা এবং অপারেশনটির উচ্চ প্রয়োজনীয়তা রয়েছে, তাই মাঝারি ভোল্টেজের (35, 10 কেভি) অ্যাপ্লিকেশন যথেষ্ট প্রশস্ত নয়, এবং এটি মূলত 110 কেভিওর উপরে ভোল্টেজের স্তরের জন্য ব্যবহৃত হয়।



কাঠামো

ট্যাঙ্কের ধরণ: বক্স-ধরণের মাল্টি-অয়েল সার্কিট ব্রেকার এর সুবিধা ব্যবহার করা হয়।সার্কিট ব্রেকার এবং ট্রান্সফরমার একসাথে ইনস্টল করা হয়।কাঠামোটি কমপ্যাক্ট, এবং ভূমিকম্পের প্রতিরোধ এবং দূষণ প্রতিরোধ শক্তিশালী তবে সিরিজটি দুর্বল।চীন এলডাব্লু -220 ট্যাঙ্ক-টাইপ এসএফ 6 সার্কিট ব্রেকারের একক-পর্বের কাঠামো "সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার" চিত্রটিতে দেখানো হয়েছে।এই জাতীয় সার্কিট ব্রেকার একটি তিন-পর্বের উপ-সমাবেশ প্রকার।সিঙ্গেল-ফেজটি বেস, ইনসুলেটিং পোরস্লেইন বুশিং, একটি বর্তমান ট্রান্সফর্মার এবং একটি একক ফ্র্যাকচার আর্ক নির্বাপক চেম্বারে সজ্জিত শেল দিয়ে তৈরি isপ্রতিটি পর্যায় হাইড্রোলিক মেকানিজম এবং একটি নিয়ন্ত্রণ মন্ত্রিসভায় সজ্জিত, যা পৃথকভাবে পরিচালিত হতে পারে এবং বৈদ্যুতিক নিয়ন্ত্রণের মাধ্যমে তিনটি পর্যায়ে পরিচালিত হতে পারে।সার্কিট ব্রেকার একটি দ্বি-পথ অনুদ্বীপী ফুঁ দেওয়া আরকে নিভে যাওয়ার চেম্বার গ্রহণ করে।খোলার সময়, সিলিন্ডার এবং অস্থাবর যোগাযোগটি আর্ম বক্স ট্রান্সমিশন প্রক্রিয়াটির মধ্য দিয়ে যেতে পরিচালিত হয়।চাপটি উত্তোলনকারী চেম্বারে 6 গেজ (20 ডিগ্রি সেন্টিগ্রেড) এর রেটযুক্ত চাপ সহ এসএফ 6 গ্যাস ভরা হয়।
