পণ্যের বিবরণ:
|
| রেটেড ভোল্টেজ: | 40.5 কেভি | রেটেড কারেন্ট: | 630-2500A |
|---|---|---|---|
| রেট ফ্রিকোয়েন্সি: | 50 / 60Hz | স্ট্যান্ডার্ড: | আইএসও আইসিসি জিবি |
| শিল্পশালা: | কেএনকং | ই এম / ODM: | সহজলভ্য |
| বিশেষভাবে তুলে ধরা: | থ্রি ফেজ এইচভি ভিসিবি,৪০.৫ কেভি ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার,3 ফেজ এইচভি ভিসিবি |
||
ইনডোর এইচভি ভিসিবি ভিএস 1-40.512-40.5 কেভি, থ্রি-ফেজ 50HZ 400 / 630A, এসি / ডিসি 110 / 220V সিসিসি, আইএসও9001, সিই, সিবি, আইইসি 60898
পণ্য পরিচিতি

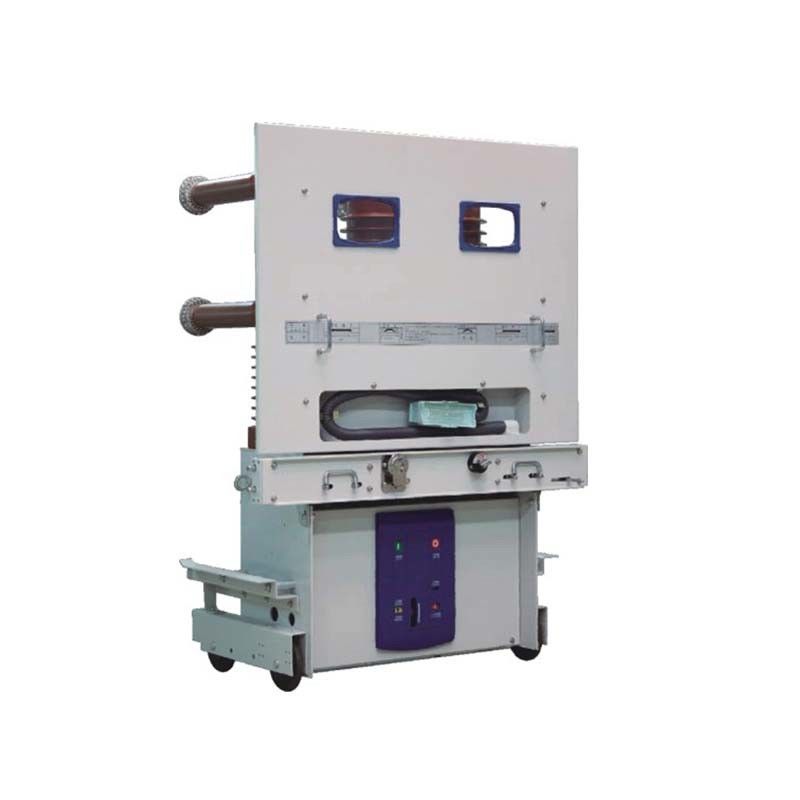

ভিএস 1-40.5 / টি টাইপ ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার সুইচগার কেওয়াইএন 61-40.5 (জেড) জন্য ব্যবহৃত হয়।এটি বিদ্যুত সরবরাহ এবং বিতরণের সরঞ্জামগুলির মধ্যে নতুন ধরণের।এই পণ্যটি GB1984-2003 মান অনুসারে।
কাঠামোর বৈশিষ্ট্যগুলি
এই ধরণের ভিসিবি একটি সংহত নকশা গ্রহণ করে এবং ওপেন-টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার এবং ইনসুলেশন ভ্যাকুয়াম সার্কিট ব্রেকার থেকে পৃথক।
1. বিশেষ নৈপুণ্য মাধ্যমে রিং উত্থাপন রজন সঙ্গে ভ্যাকুয়াম বাধা এবং পরিবাহী সার্কিট ফিটিং একটি মেরুতে সিল করা হয়।
2. তারপরে মডুলারাইজড সার্কিটটি একটি মডুলার সার্কিট ব্রেকারে একত্রিত হয়েছিল।
৩. আধুনিক বৈদ্যুতিন ও যান্ত্রিক বৈশিষ্ট্য সহ এই জাতীয় ভিসিবি আধুনিক বিশ্বের ভ্যাকুয়াম সার্কিট ব্রেকারের উন্নত স্তরের।
সাধারণ পরিষেবার শর্ত
1. পরিবেষ্টনের তাপমাত্রা: -15। + 40 ℃, গড় তাপমাত্রা 24 ঘন্টার মধ্যে 35 than এর বেশি নয়
2. সমুদ্রপৃষ্ঠের উচ্চতা: ≤1000 মি;
৩. আপেক্ষিক আর্দ্রতা: একটি দিনের গড় আর্দ্রতা 95% এর বেশি হওয়া উচিত নয়;এক মাসের গড় আর্দ্রতা 90% এর বেশি হওয়া উচিত নয়;
৪.স্যাচুরেটেড বাষ্পের চাপ: একটি দিনের গড় চাপ ২.২ কেপিএর চেয়ে বেশি হওয়া উচিত নয়, এক মাসের গড় আর্দ্রতা l.8kPa এর চেয়ে বেশি হওয়া উচিত নয়;
৫. পরিবেশগত পরিস্থিতি: এটি ধুলো, ধোঁয়া, রাসায়নিক ক্ষয়, দহনযোগ্য গ্যাস এবং লবণাক্ত ধোঁয়া দূষণ ছাড়াই স্থানে স্থাপন করা উচিত।
ভিএস 1-40.5 / ই প্রযুক্তিগত পরামিতি
| না | আইটেম | ইউনিট | প্যারামিটার |
| ঘ | রেটেড ভোল্টেজ | কেভি | 40.5 |
| ঘ | রেট ফ্রিকোয়েন্সি | হার্জেড | 50 |
| ঘ | রেটেড পাওয়ারের ফ্রিকোয়েন্সি সহ ভোল্টেজ / 1 মিনিট | কেভি | 95 |
| ঘ | রেটেড বজ্র প্রবণতা ভোল্টেজ সহ্য করে | কেভি | 185 |
| ৫ | রেট কারেন্ট | ক | 630 1250 1600 2000 2500 |
| । | রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট | কেএ | 20 25 31.5 |
| 7 | স্বল্প সময়ের সাথে বর্তমানকে সহ্য করে রেট দেওয়া হয়েছে | কেএ | 20 25 31.5 |
| 8 | বর্তমান চিহ্নিত চিহ্নিত শর্ট সার্কিট | কেএ | 50 63 80 |
| 9 | প্রতিরোধের বর্তমানের শীর্ষের মান নির্ধারণ করা হয়েছে | কেএ | 50 63 80 |
| 10 | শর্ট সার্কিটের রেটেড সময়কাল | s | ঘ |
| 11 | রেটেড অপারেটিং সিকোয়েন্স | O-0.3s-CO-180s-CO | |
| 12 | ব্রেকিং টাইম | মাইক্রোসফট | ≤80 |
| 13 | যান্ত্রিক ধৈর্য | বার | 10000 |
| 14 | রেটেড একক ক্যাপাসিটার ব্যাংক ব্রেকিং কারেন্ট | ক | 400/630 |
| 15 | বর্তমান ব্রেকিং সময়গুলি রেটেড শর্ট সার্কিট | বার | 30 |
| 16 | আকার (দৈর্ঘ্য * প্রস্থ * উচ্চ) | মিমি | 1246 * 1700 * 905 |
| 17 | এনার্জি স্টোরেজ মোটরের রেটেড ভোল্টেজ | ভি | AC110 / 220, DC110 / 220 |
| 18 | ওজন | কেজি | 466 |
যান্ত্রিক বৈশিষ্ট্য পরামিতি
| না | আইটেম | ইউনিট | প্যারামিটার |
| ঘ | মুক্ত যোগাযোগের মধ্যে ছাড়পত্র | মিমি | 18 ± 2 |
| ঘ | ওভার স্ট্রোক | 3.5 ~ 4 | |
| ঘ | শক্তি স্টোরেজ মোটরের রেটেড পাওয়ার | ডাব্লু | 230 |
| ঘ | শক্তি সঞ্চয় সময় | s | .15 |
| ৫ | যোগাযোগ বন্ধের বাউন্স সময়কাল |
মাইক্রোসফট |
.3 |
| । | 3-ফেজ খোলার এবং সমাপ্তির একযোগে নয় | .2 | |
| 7 | ব্রেকিং টাইম | .70 | |
| 8 | সময় করা | ≤90 | |
| 9 | ব্রেক-ব্রেক বাউন্স | মি | .3 |
| 10 | গড় বিরতি গতি | মাইক্রোসফট | 1.7 ± 0.3 |
| 11 | গড় তৈরীর গতি | 0.7 ± 0.3 |
