পণ্যের বিবরণ:
|
| রেটিং ভোল্টেজ: | 33KV | বর্তমান রেটিং: | 630A |
|---|---|---|---|
| রেটিং ফ্রিকোয়েন্সি: | 50 / 60Hz | স্ট্যান্ডার্ডস: | আইএসও আইসিসি জিবি |
| ই এম / ODM: | ইমেল দ্বারা তদন্ত | আলাদা করা: | বায়ু |
| বিশেষভাবে তুলে ধরা: | 33 কেভি সুইচগিয়ার প্যানেল,630 এ 33 কেভি সুইচগিয়ার প্যানেল,মাঝারি ভোল্টেজ ধাতু দ্বারা আবৃত সুইচগিয়ার |
||

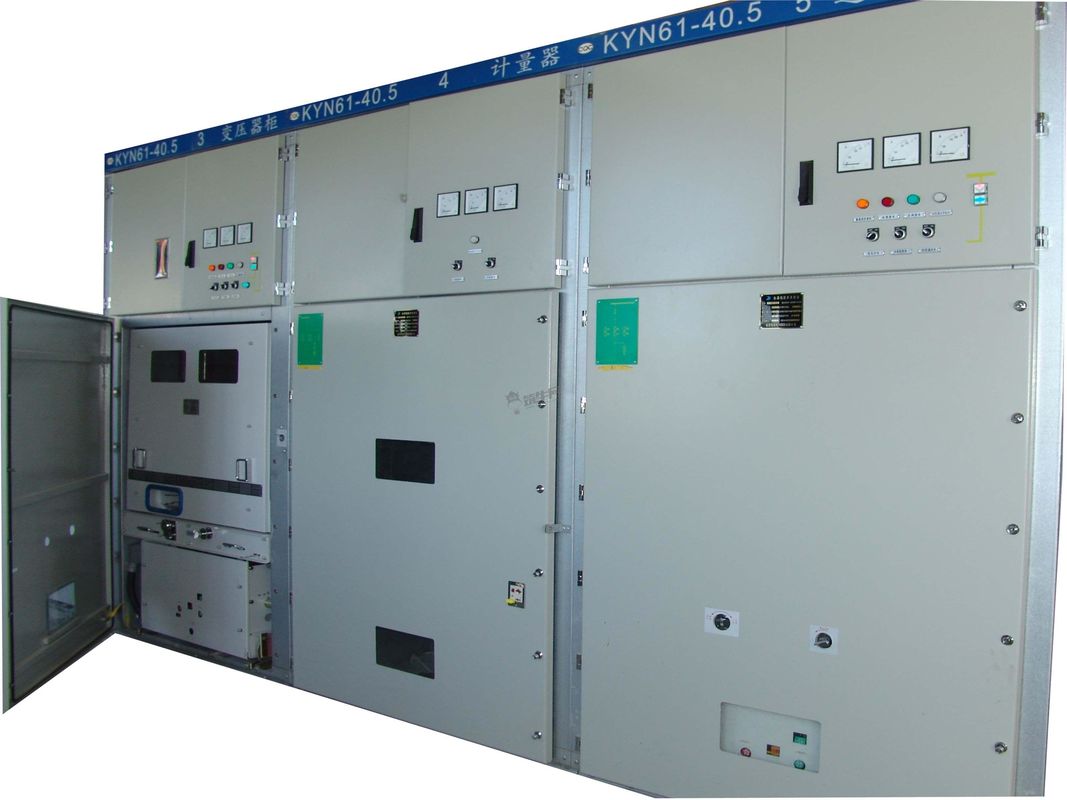

পণ্য পরিচিতি
উত্তাপযুক্ত সুইচগিয়ারের মন্ত্রিসভা কাঠামো একত্রিত প্রকারটি গ্রহণ করে এবং সার্কিট ব্রেকার হ্যান্ডকার্ট মেঝে কাঠামো গ্রহণ করে;এটি একটি ব্র্যান্ড-নতুন সংমিশ্রণ ইনসুলেটেড ভ্যাকুয়াম সার্কিট ব্রেকার সহ সজ্জিত, এবং ভাল বিনিময়যোগ্যতা রয়েছে;হ্যান্ডকার্ট ফ্রেম একটি স্ক্রু বাদাম প্রোপালশন মেকানিজম দিয়ে সজ্জিত, হ্যান্ডকার্ট সহজেই সরানো যেতে পারে, এবং চালিত প্রক্রিয়া ক্ষতিগ্রস্থ হওয়া থেকে অপব্যবহার রোধ করে;মূল স্যুইচ, হ্যান্ডকার্ট এবং সুইচ ক্যাবিনেটের দরজার মধ্যে ইন্টারলকিং "পাঁচটি প্রতিরোধ" ফাংশনটি পূরণের জন্য জোর করে যান্ত্রিক লকিং পদ্ধতি গ্রহণ করে;সমস্ত অপারেশন মন্ত্রিসভায় করা যেতে পারে দরজা বন্ধ সঙ্গে বাহিত;তারের ঘরে একাধিক কেবল সংযোগের জন্য পর্যাপ্ত জায়গা রয়েছে;দ্রুত গ্রাউন্ডিং সুইচটি গ্রাউন্ডিং এবং লুপ শর্ট সার্কিটের জন্য ব্যবহৃত হয়;ঘেরের সুরক্ষা স্তরটি আইপি 3 এক্স, এবং হ্যান্ডকার্টের ঘরের দরজা উন্মুক্ত এবং সুরক্ষা স্তরটি আইপি 2 এক্স।
পরিষেবা পরিবেশ:
ক) বায়ু তাপমাত্রা: -25 ℃ ~ + 40 ℃
খ) আর্দ্রতা: মাসিক গড় আর্দ্রতা 95%;দৈনিক গড় আর্দ্রতা 90%।
গ) উচ্চতা 2500 মি
ঘ) পরিবেষ্টিত বায়ু আপাত ক্ষয়কারী এবং জ্বলনযোগ্য গ্যাস, বাষ্প ইত্যাদি দ্বারা দূষিত নয়
e) ঘন ঘন হিংস্র ঝাঁকুনি না
প্রযুক্তিগত তথ্য
| আইটেম | ইউনিট | ডেটা | |
| রেটেড ভোল্টেজ | কেভি | 40.5 | |
| রেটেড ফ্রিকোয়েন্সি | হার্জেড | 50 | |
| রেটেড কারেন্ট | ক | 1250,1600,2000 | |
| রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট | কেএ | 25,31.5 | |
| রেটেড মেকিং কারেন্ট (পিক) | কেএ | 63,80 | |
| 4 এস তাপীয় স্থায়িত্ব বর্তমান | কেএ | 25,31.5 | |
| রেটেড ডায়নামিক কারেন্ট (পিক) | কেএ | 63,80 | |
| রেটেড ইনসুলেশন স্তর | 1 এমিন পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ প্রতিরোধ (আরএমএস) | কেভি | 95 |
| বাজ আবেগ ভোল্টেজ প্রতিরোধ (শিখর) | কেভি | 185 | |
| খোলা ফাঁক জুড়ে 1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ (আরএমএস) | কেভি | 118 | |
| বিদ্যুতের প্রবণতা খোলার ফাঁক ধরে ভোল্টেজ সহ্য করতে পারে (পিক) | কেভি | 215 | |
| বেষ্টনী সুরক্ষা ক্লাস |
ঘের আইপি 4 এক্স, বিভাগগুলির মধ্যে আইপি 2 এক্স |
||
| ঘেরের মাত্রা (প্রস্থ * গভীরতা * উচ্চতা) | মিমি | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| সার্কিট ব্রেকার প্রকার | ভিসিবি: জেডএন 85-40.5 এসএফ 6 সার্কিট ব্রেকার |
||
* দ্রষ্টব্য: অর্ডার সুইচগারটি গ্রাহক দ্বারা এসএলডি (একক-লাইন চিত্র) সরবরাহ করতে হবে
প্রধান উপাদান বৈশিষ্ট্য:
ভিএস 1-40.5 ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার
রেটেড ভোল্টেজ: 40.5 কেভি
রেটেড বর্তমান: 630 1250 1600 2000 2500A
রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট: 20 25 31.5KA
যান্ত্রিক জীবন: 20,000 বার
ভিএস 1-40.5 প্রযুক্তিগত ডেটা
| আইটেম | ইউনিট | তারিখ |
| রেটেড ভোল্টেজ |
কেভি |
40.5 |
| স্বল্প-সময়ের পাওয়ার ফ্রিকোয়েন্সি সহ ভোল্টেজের প্রতিরোধ (1 মিনিট) রেট দেওয়া হয়েছে | 95 | |
| রেটড বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করা (পিক) | 185 | |
| রেটেড ফ্রিক | হার্জেড | 50/60 |
| রেট কারেন্ট | ক | 1250 1600 2000 2500 4000 |
| রেটেড শর্ট সার্কিট ড্রপ আউট বর্তমান | কেএ | 25 31.5 |
| স্বল্প সময়ের সাথে বর্তমানকে সহ্য করে রেট দেওয়া হয়েছে | 25 31.5 | |
| স্বল্প সময়ের ক্রমাগত সময় রেটেড | s | ঘ |
| বর্তমানকে সহ্য করে রেট পিক | কেএ | 63 80 |
| রেট দেওয়া শর্ট সার্কিট বন্ধের বর্তমান | 63 80 | |
| একক / ব্যাক-টু-ব্যাক ক্যাপাসিটর ব্যাংক ড্রপ-আউট বর্তমান R | ক | 630/400 |
| খোলার সময় (রেট ভোল্ট।) | মাইক্রোসফট | 35 ~ 60 |
| সমাপ্তির সময় (রেট ভোল্ট) | 50 ~ 100 | |
| যান্ত্রিক জীবন | বার | 20000 |
| রেটযুক্ত শর্ট ড্রপ-আউট বর্তমানের জন্য বিরতিপ্রাপ্ত সময় | s | 20 |
| রেটেড অপারেশন ভোল্টেজ | ভি | AC110 / 220 DC110 / 220 |
| পাওয়ার স্টোরেজ মোটরের রেটেড কারেন্ট | ডাব্লু | 230 |
| গড় খোলার গতি | মাইক্রোসফট | 1.6। 2.0 |
| গড় বন্ধের গতি | 0.5 ~ 0.8 | |
| রেটেড অপারেশন পদ্ধতি |
খোলার-0.3s- বন্ধ খোলার-180s-সমাপ্তি খোলার |
নাকং ইলেকট্রিক 33 কেভি সুইচগিয়ার 10 বছরেরও বেশি সময় ধরে আন্তর্জাতিক বাজারে কাজ করেছে।
আমাদের পেশাদার বৈদ্যুতিক প্রকৌশল দলের কঠোর পরিশ্রমের প্রশংসা করুন, আমাদের 33 কেভি সুইচগিয়ারের আন্তর্জাতিক মূল্যায়ন ইতিবাচক।
