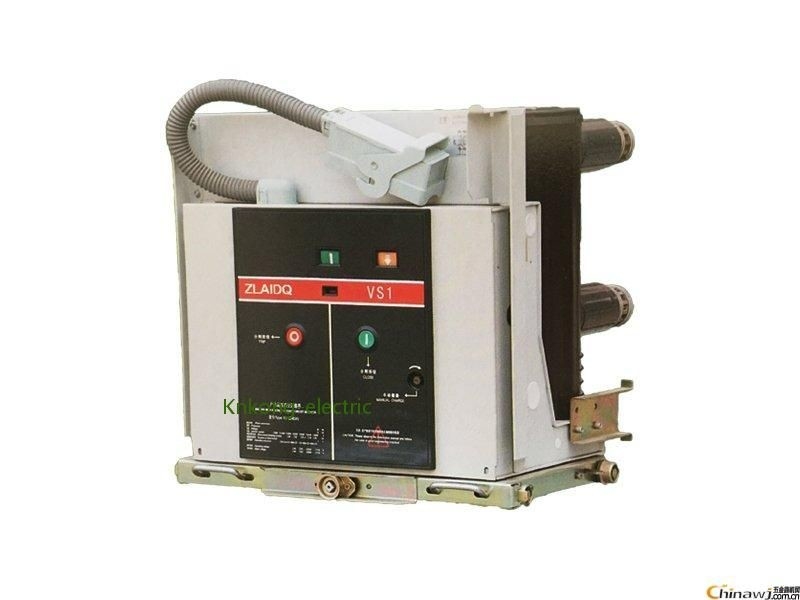

VCB সলিড-সিলড পোল ভ্যাকুয়াম সার্কিট ব্রেকার 2000A 12KV ট্রান্সফরমার সাবস্টেশন ব্যবহার করার জন্য
ভোল্টেজ: 12-24KV
বর্তমান: সর্বোচ্চ 2000A
ব্রেকিং কারেন্ট: 20KA
প্রকার: প্রত্যাহারযোগ্য/স্থির
পন্যের স্বল্প বিবরনী
VS1- সিরিজের সলিড-সিলড পোল ভ্যাকুয়াম সার্কিট ব্রেকার 12kV, 24KV, তিন-ফেজ বিকল্প 50 এর বর্তমান ফ্রিকোয়েন্সি, 60Hz ইনডোর সুইচগিয়ার KYN28-12 (24) সেন্ট্রাল এবং ফিক্সড সুইচগিয়ার অপারেশনের জন্য উপযুক্ত।VS1 ভ্যাকুয়াম সার্কিট ব্রেকারটি স্থিরভাবে ইনস্টল করা যায় বা ট্রলির সাথে মিলিত হতে পারে।
বিশেষ পরিষেবার শর্ত
বিশেষ অপারেটিং শর্তগুলি প্রস্তুতকারক এবং ব্যবহারকারী দ্বারা আগাম আলোচনা করা হয় (নির্মাতাকে অবশ্যই প্রতিটি বিশেষ অপারেটিং অবস্থার জন্য ব্যবহারকারীর সাথে আগাম পরামর্শ নিতে হবে) যেমন:
-সাইটের উচ্চতা 1000 মিটার ছাড়িয়ে গেছে (বা একটি প্রোটোটাইপ সার্কিট ব্রেকার অর্ডার করতে হবে)।
-বাতাসের ডাইলেক্ট্রিক শক্তি হ্রাস করার অনুমতি দেয়।
-অনুরূপ অন্তরণ প্রয়োজনীয়তা।
পরিস্থিতি যেখানে পরিবেষ্টিত তাপমাত্রা বৃদ্ধি পায়।
-যদি বর্তমান বহন ক্ষমতা হ্রাস পায়।
-তাপ অপচয়ের জন্য কি অতিরিক্ত বায়ুচলাচল সরবরাহ করা প্রয়োজন?
আইইসি 62271-1 এর ধারা 2.2 অনুসারে প্রস্তুতকারকের সাথে অন্যান্য সতর্কতা অবলম্বন করা উচিত
প্রযুক্তিগত পরামিতি
| না। |
আইটেম |
ইউনিট |
প্যারামিটার |
| ঘ |
রেট ভোল্টেজ |
কেভি |
12 |
| 2 |
রেট ফ্রিকোয়েন্সি |
Hz |
50/60 |
| 3 |
নিরোধক স্তর রেট
|
1min পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (rm গুলি) |
কেভি
|
42 (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ)
48 (বিচ্ছিন্ন দূরত্ব জুড়ে)
|
| আলোর আবেগ ভোল্টেজ সহ্য করে (শিখর) |
75 (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ)
85 (বিচ্ছিন্ন দূরত্ব জুড়ে)
|
|
4
|
বর্তমান রেট
|
ক
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
রেট দেওয়া শর্ট সার্কিট ব্রেকিং কারেন্ট |
কেএ
|
20 |
25 |
31.5 |
40 |
| 6 |
রেট স্বল্প সময়ের বর্তমান প্রতিরোধ |
20 |
25 |
31.5 |
40 |
| 7 |
শর্ট সার্কিট চিহ্নিত করা বর্তমান |
50 |
63 |
80 |
100 |
| 8 |
রেট শিখর বর্তমান প্রতিরোধ |
50 |
63 |
80 |
100 |
| 9 |
শর্ট-সার্কিটের রেটেড সময়কাল |
গুলি |
4 |
| 10 |
রেটিং অপারেটিং ক্রম |
|
O-0.3sO/C-180s-O/C |
| 11 |
রেট করা শর্ট-সার্কিট কারেন্টের ব্রেকিং সময় |
বার |
30/20 বার (40 কেএ) |
| 12 |
যান্ত্রিক ধৈর্য |
অপস |
20000 |
| 13 |
রেটিং করা একক ক্যাপাসিটরের ব্যাঙ্ক ব্রেকিং কারেন্ট |
ক
|
630 |
| 14 |
রেট ব্যাক টু ব্যাক ক্যাপাসিটর ব্যাঙ্ক ব্রেকিং কারেন্ট |
400 |
| 15 |
ডবল আর্থ ফল্ট ব্রেকিং কারেন্ট |
27.4 |
| 16 |
অনুমোদিত সর্বোচ্চ যোগাযোগ ক্ষয় |
মিমি
|
3 |
| 17 |
খোলা পরিচিতিগুলির মধ্যে ছাড়পত্র |
10 ± 1 |
| 18 |
ওভার স্ট্রোক |
3.5 ± 0.5 |
| 19 |
3-ফেজ খোলা এবং বন্ধের একসাথে নয় |
মাইক্রোসফট
|
-2 |
| 20 |
যোগাযোগ বন্ধের সময় বাউন্স |
-2 |
| 21 |
গড় ব্রেকিং গতি (তাত্ক্ষণিক ব্রেকিং 6 মিমি) |
মাইক্রোসফট
|
1.1 ± 0.2 |
| 22 |
গড় গড় গতি |
0.8 ± 0.2 |
| 23 |
সময় তৈরি করা |
মাইক্রোসফট
|
≤100 |
| 24 |
সময় বিরতি |
-50 |
|
25
|
প্রতিটি পর্বের প্রধান সার্কিটের প্রতিরোধ
|
μ Ω
|
630A |
-50 |
| 1250A |
≤45 |
| 1600A ~ 2000A |
-35 |
| ≥2500A |
-25 |
| 26 |
যোগাযোগ বিরতি বাউন্স প্রশস্ততা |
মিমি |
-2 |
|
27
|
রেটিং অপারেটিং ভোল্টেজ |
রেটিং অপারেটিং ভোল্টেজ (V) এসি/ডিসি |
ভি
|
24* |
110 |
220 |
| স্বাভাবিক অপারেশন ভোল্টেজের সুযোগ |
খোলা: 65% -120% রেট ভোল্টেজ, যদি ভোল্টেজ 30% রেট ভোল্টেজের চেয়ে কম হয়, খোলার অপারেশন অনুমোদিত নয় |
| 28 |
শক্তি সঞ্চয় মোটরের রেট ভোল্টেজ |
ভি |
AC110/220, DC110/220 |
| 29 |
শক্তি সঞ্চয় সময় |
এস |
-15 |
অপারেশন নিরাপত্তা
ভিএস 1 ভ্যাকুয়াম সার্কিট ব্রেকারের অপব্যবহার বিরোধী লকআউট সুরক্ষা রয়েছে, সুইচ ক্যাবিনেটে "পাঁচ গ্যারান্টি" ইন্টারলক ফাংশন উপলব্ধি করে, অপব্যবহার এড়ায় এবং সর্বাধিক পরিমাণে অপারেটরদের ব্যক্তিগত সুরক্ষা রক্ষা করে।
শুধুমাত্র যখন VS1 ভ্যাকুয়াম সার্কিট ব্রেকার এবং গ্রাউন্ডিং সুইচ একই সময়ে অফ পজিশনে থাকে, তখন ট্রলি "ডিটেকশন পজিশন" থেকে "সার্ভিস পজিশনে" রোল করতে পারে।
VS1 ভ্যাকুয়াম সার্কিট ব্রেকার শুধুমাত্র "পরিষেবা/পরীক্ষা" অবস্থানে বন্ধ করা যাবে।
যখন VS1 ভ্যাকুয়াম সার্কিট ব্রেকার বন্ধ থাকে, তখন ট্রলিটি ভিতরে বা বাইরে সরানো যাবে না, কেবল তখনই যখন সার্কিট ব্রেকার বন্ধ অবস্থায় থাকে।
বন্ধ অবস্থায় VS1 ভ্যাকুয়াম সার্কিট ব্রেকারকে "সার্ভিস পজিশন" থেকে "ডিটেকশন পজিশনে" নাড়িয়ে দেওয়া যাবে না।
ধাক্কা দিলে সার্কিট ব্রেকার বন্ধ করা যাবে না।
যখন সার্কিট ব্রেকার বন্ধ হয়ে যায়, যদি ক্লোজিং সিগন্যাল সময়মতো প্রকাশ না করা হয়, তাহলে অভ্যন্তরীণ অ্যান্টি-ট্রিপ কন্ট্রোল সার্কিট ক্লোজিং সার্কিট কেটে ফেলবে একাধিক রিক্লোসিং (alচ্ছিক)।
দ্রষ্টব্য: যদি গ্রাহক ম্যানুয়াল ক্লোজিং এবং লকিংয়ের পরিবর্তে বৈদ্যুতিক বন্ধ এবং লকিং বেছে নেয়, তাহলে সেকেন্ডারি সার্কিট বিদ্যুৎ সরবরাহ করতে পারে না বা প্রদত্ত শক্তি লকিং ইলেক্ট্রোম্যাগনেটের স্বাভাবিক ক্রিয়াকলাপ পূরণ করতে পারে না (alচ্ছিক)।
