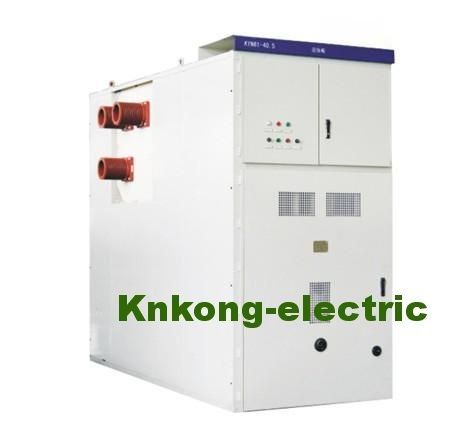

40.5KV 1600A এসি থ্রি ফেজ সুইচগিয়ার আর্মার্ড মেটাল বন্ধ

40.5KV 1600A এসি থ্রি ফেজ সুইচগিয়ার আর্মার্ড মেটাল বন্ধ
40.5KV 1600A এসি থ্রি ফেজ সুইচগিয়ার আর্মার্ড মেটাল বন্ধ

বড় ইমেজ :  40.5KV 1600A এসি থ্রি ফেজ সুইচগিয়ার আর্মার্ড মেটাল বন্ধ

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: KNKONG
সাক্ষ্যদান: GB,ISO IEC
মডেল নম্বার: KYN61-40.5KV
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজিং
ডেলিভারি সময়: 15 কার্যদিবস
পরিশোধের শর্ত: এল / সি, টি / টি
যোগানের ক্ষমতা: 50 ইউনিট / মাস

40.5KV 1600A এসি থ্রি ফেজ সুইচগিয়ার আর্মার্ড মেটাল বন্ধ

বিবরণ
রেটিং ভোল্টেজ: সর্বোচ্চ 40.5 কেভি বর্তমান রেটিং: 1600A (অধীনে)
ফ্রিকোয়েন্সি: 50 / 60Hz ভেঙ্গে ফেলার সক্ষমতা: 40.5kV
শিল্পশালা: কেএনকং ই এম / ODM: ইমেল দ্বারা তদন্ত
লক্ষণীয় করা:

1600A এসি থ্রি ফেজ সুইচগিয়ার

,

40.5 কেভি থ্রি ফেজ সুইচগিয়ার

,

আর্মার্ড থ্রি ফেজ সুইচগিয়ার

ISO GB 1600A AC 3 ফেজ 50/60Hz বৈদ্যুতিক সুইচগিয়ার
KYN61 মাঝারি ভোল্টেজ সুইচগিয়ার,
40.5 কেভি, 3-ফেজ, এসি 50/60Hz
ISO IEC সম্পূর্ণ করুন
নকশা পরিষেবার জন্য স্ট্যান্ডার্ড দয়া করে ইমেলের মাধ্যমে জিজ্ঞাসা করুন।



পণ্য পরিচিতি





সুইচ ক্যাবিনেটটি GB3906-91 এবং IEC298 স্ট্যান্ডার্ড অনুযায়ী সাঁজোয়া ধাতু-সংযুক্ত সুইচগুলির জন্য ডিজাইন করা হয়েছে।পুরোটি দুটি অংশ নিয়ে গঠিত: মন্ত্রিসভা এবং প্রত্যাহারযোগ্য অংশ (হ্যান্ডকার্ট)।মন্ত্রিসভা কাঠামো সিএনসি দ্বারা প্রক্রিয়া করা হয় এবং একটি সমন্বয় গঠনের জন্য বোল্ট করা হয়।সুইচ ক্যাবিনেটের ভেতরটি সার্কিট ব্রেকার রুম, মেইন বাসবার রুম, ক্যাবল রুম এবং মেটাল পার্টিশন সহ রিলে ইন্সট্রুমেন্ট রুমে বিভক্ত।ঘের সুরক্ষা স্তর আইপি 3 এক্স পৌঁছেছে, প্রতিটি বগির সুরক্ষা স্তর আইপি 2 এক্স, এবং সমস্ত ধাতব কাঠামোগত অংশগুলি নির্ভরযোগ্যভাবে ভিত্তিযুক্ত এবং প্রধান সার্কিট সিস্টেমের প্রতিটি বগিতে একটি স্বাধীন নিষ্কাশন চাপ রিলিজ চ্যানেল রয়েছে।

মান
GB3906-2006 "3 ~ 35kV এসি মেটাল-সংযুক্ত সুইচগিয়ার"
GB11022-89 "উচ্চ ভোল্টেজ সুইচগিয়ারের জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা"
IEC60298 "1kV এর উপরে এবং 50kV এর নীচে রেটযুক্ত ভোল্টেজ সহ এসি ধাতু-সংযুক্ত সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম"
DL404-97 "ইন্ডোর এসি হাই ভোল্টেজ সুইচগিয়ার অর্ডার করার প্রযুক্তিগত শর্তাবলী"



প্রযুক্তিগত তথ্য

আইটেম ইউনিট ডেটা
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ কেভি 40.5
ফ্রিকোয়েন্সি Hz 50
কারেন্ট 1250,1600,2000
শর্ট সার্কিট ব্রেকিং কারেন্ট কেএ 25,31.5
কারেন্ট তৈরি করা (পিক) কেএ 63,80
4s তাপীয় স্থায়িত্ব বর্তমান কেএ 25,31.5
ডাইনামিক কারেন্ট (পিক) কেএ 63,80
অন্তরণ স্তর 1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (rms) কেভি 95
বিদ্যুৎ প্রবাহ ভোল্টেজ (পিক) সহ্য করে কেভি 185
খোলা ফাঁক জুড়ে 1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ (আরএমএস) কেভি 118
বজ্রপাত ইমপালস খোলা ফাঁক জুড়ে ভোল্টেজ সহ্য করে (পিক) কেভি 215
ঘের সুরক্ষা ক্লাস

ঘের IP4X,

কম্পার্টমেন্ট IP2X এর মধ্যে

ঘেরের মাত্রা (প্রস্থ*গভীরতা*উচ্চতা) মিমি 1400*2800*2600
1600*2800*2600
সার্কিট ব্রেকারের ধরন   ভিসিবি: ZN85-40.5
SF6 সার্কিট ব্রেকার

*দ্রষ্টব্য: অর্ডার সুইচগিয়ার গ্রাহকের দ্বারা SLD (একক-লাইন ডায়াগ্রাম) প্রদান করা উচিত





প্রধান উপাদান বৈশিষ্ট্য:



VS1-40.5 ইন্ডোর ভ্যাকুয়াম সার্কিট ব্রেকার

রেটিং ভোল্টেজ: 40.5 কেভি

বর্তমান রেটিং: 630 1250 1600 2000 2500A

রেটিং শর্ট সার্কিট ব্রেকিং কারেন্ট: 20 25 31.5KA

যান্ত্রিক জীবন: 20,000 বারের কম নয়



VS1-40.5 প্রযুক্তিগত তথ্য

আইটেম ইউনিট তারিখ
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ



কেভি

40.5
স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (1 মিনিট) 95
বিদ্যুৎ প্রবাহ ভোল্টেজ সহ্য করে (শিখর) 185
ফ্রিকোয়েন্সি Hz 50/60
বর্তমান 1250 1600 2000 2500 4000
শর্ট সার্কিট ড্রপ-আউট কারেন্ট কেএ 25 31.5
স্বল্প সময়ের কারেন্ট সহ্য করে 25 31.5
স্বল্প সময়ের ধারাবাহিক সময় গুলি 4
সর্বোচ্চ স্রোত সহ্য করে কেএ 63 80
শর্ট সার্কিট ক্লোজিং কারেন্ট 63 80
একক/ ব্যাক-টু-ব্যাক ক্যাপাসিটর ব্যাংক ড্রপ-আউট কারেন্ট 630/400
খোলার সময় (রেট ভোল্ট) মাইক্রোসফট 35 ~ 60
বন্ধ সময় (রেট ভোল্ট) 50 ~ 100
যান্ত্রিক জীবন বার 20000
রেট করা শর্ট ড্রপ-আউট কারেন্টের জন্য বিরতির সময় গুলি 20
অপারেশন ভোল্টেজ ভি AC110/220 DC110/220
বিদ্যুৎ সঞ্চয়কারী মোটরের বর্তমান ডব্লিউ 230
গড় খোলার গতি মাইক্রোসফট 1.6 ~ 2.0
গড় বন্ধ গতি 0.5 ~ 0.8
অপারেশন প্রক্রিয়া

খোলা -0.3 সেকেন্ড-ক্লোজিং

খোলার -১s০-বন্ধ-খোলার


Knkong ইলেকট্রিক 33KV সুইচগিয়ার গত 10 বছর ধরে আন্তর্জাতিক বাজারে পরিবেশন করেছে।
