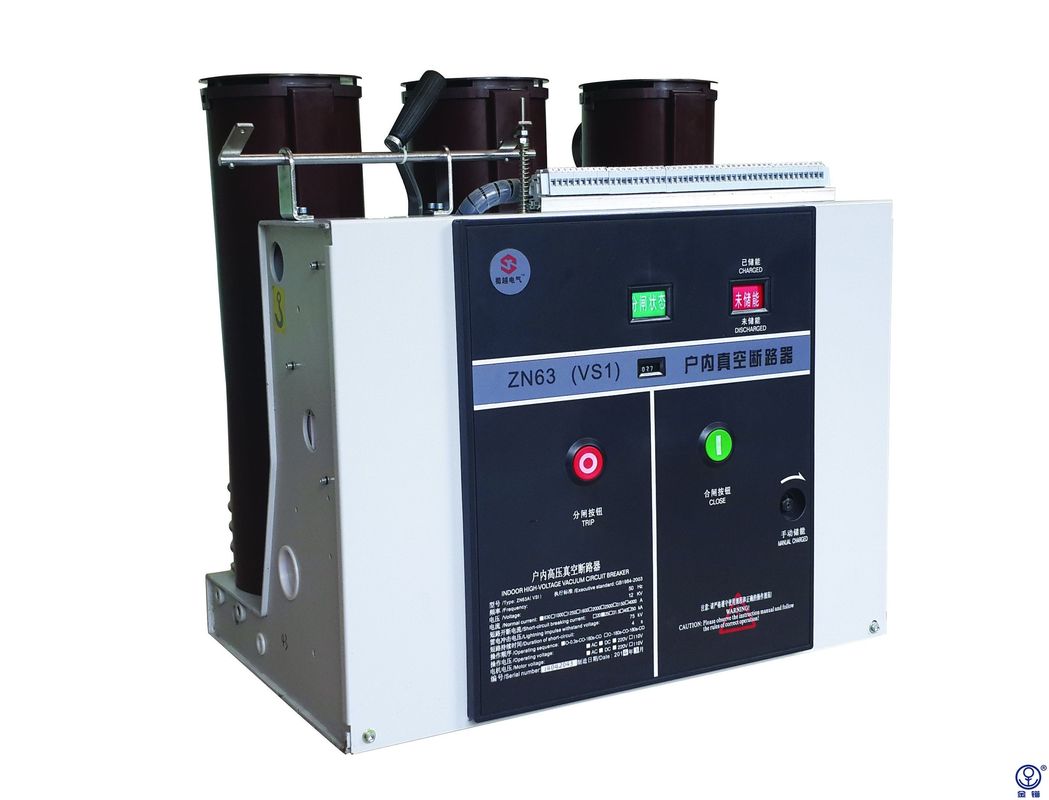

205 ফেজ স্পেসিং 25 কেএ ব্রেকিং ফিক্সড সার্কিট ব্রেকার
ভোল্টেজ: 12 কেভি
বর্তমান: 630-2000A
ব্রেকিং কারেন্ট: 20KA
প্রকার: স্থির
পর্যায় ব্যবধান: 205-310
পন্যের স্বল্প বিবরনী
ভিএস 1-সিরিজ সার্কিট ব্রেকার উন্নত নকশা ধারণার ভিত্তিতে নাকং দ্বারা স্বাধীনভাবে তৈরি করা হয়েছে;এটি একটি মডুলারাইজড মেকানিজম গ্রহণ করে, যা ইনস্টলেশন, রক্ষণাবেক্ষণ, পরীক্ষা ও পরিচালনার জন্য সহজ।প্রচলিত ভিএস 1 সার্কিট ব্রেকারের সাথে তুলনা করা হয়েছে।এটিতে উচ্চতর অপারেশন স্থিতিশীলতা, উচ্চতর সুরক্ষা এবং বর্ধিত পরিষেবা জীবনের বৈশিষ্ট্য রয়েছে।পণ্যটি 12 কেভি এবং 24 কেভি পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে আবেদনের জন্য গ্রাহকের চাহিদা মেটাতে পারে, যা বিদ্যুৎ, শক্তি, পেট্রোকেমিক্যাল ইঞ্জিনিয়ারিং, ধাতুবিদ্যা, উত্পাদন, ট্র্যাফিক, বিল্ডিং এবং পরিবেশ সুরক্ষার পাশাপাশি বৃহত আকারের শিল্পগুলিতে ব্যাপকভাবে প্রয়োগ করা হয় উদ্যোগ এবং জাতীয় কী প্রকল্পসমূহ।
ভিএস 1-সিরিজ সার্কিট ব্রেকারটিতে উচ্চ স্থায়িত্ব এবং উচ্চ নির্ভরযোগ্যতা রয়েছে
পদ্ধতির শর্তাবলী, ভিএস 1-সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকারদের সংক্রমণ অংশগুলিতে বিশেষ অপ্টিমাইজেশন দেওয়া হয়।মডুলার স্প্রিং মেকানিজমের সুবিধাগুলি যেমন সুবিধাজনক রক্ষণাবেক্ষণ, সংক্ষিপ্ত শক্তি বন্ধ রক্ষণাবেক্ষণ, অংশগুলির উচ্চ বহুমুখিতা এবং ভ্যাকুয়াম ইন্টারফটারগুলির সাথে আরও ভাল সামঞ্জস্যতা গর্বিত যা প্রযুক্তিগত পরামিতিগুলিকে ব্যাপকভাবে উন্নত করে এবং আরও দুর্দান্ত কার্য সম্পাদন করে।
সাধারণ পরিষেবার শর্ত
| উচ্চতা |
≤1000 মি |
| পরিবেষ্টিত তাপমাত্রা |
সর্বাধিক |
+ 40 ℃ |
| নূন্যতম |
-15 ℃ |
|
পরিবেষ্টিত আর্দ্রতা:
সর্বাধিক গড় আর্দ্রতা
|
24 ঘন্টা -95% |
| 1 মাস ≤90% |
| সর্বাধিক জলীয় বাষ্পের চাপ |
24 ঘন্টা .22.2 কেপিএ |
| 1 মাস ≤1.8 কেপিএ |
সৌর বিকিরণ তুচ্ছ।সুইচগিয়ার এবং কন্ট্রোল গিয়ারগুলির বাইরের দিকের কম্পন নগণ্য।পরিবেষ্টিত বায়ুতে ধূলিকণার ধোঁয়া, ক্ষয়কারী বা দাহ্য গ্যাস, বাষ্প বা ধূমপানের কোনও সুস্পষ্ট দূষণ নেই
বিশেষ পরিষেবা শর্ত
বিশেষ অপারেটিং শর্তাদি নির্মাতা এবং ব্যবহারকারীর দ্বারা একমত হতে হবে নির্মাতাকে প্রতিটি বিশেষ অপারেটিং শর্ত সম্পর্কে আগাম পরামর্শ নেওয়া উচিত:
সাইটের উচ্চতা 1000 মিটারেরও বেশি
- বাতাসের ডাইলেট্রিক শক্তি হ্রাস করার অনুমতি দিন
- অথবা মালভূমি প্রকারের সার্কিট ব্রেকার অর্ডার করা উচিত, যা পূরণ করতে হবে
সংশ্লিষ্ট নিরোধক প্রয়োজনীয়তা।
পরিবেষ্টিত তাপমাত্রা বৃদ্ধি
- বর্তমান বহন ক্ষমতা হ্রাস করা হয়
- তাপ অপচয় হ্রাস জন্য অতিরিক্ত বায়ুচলাচল সরবরাহ করুন
অন্যান্য বিবেচ্য বিষয়গুলি আইইসি 62271-1 এর বিভাগ 2.2 অনুযায়ী প্রস্তুতকারকের সাথে পরামর্শ করা উচিত
ভিএস 1-সিরিজ সার্কিট ব্রেকারটিতে উচ্চ স্থায়িত্ব এবং উচ্চ নির্ভরযোগ্যতা রয়েছে
পদ্ধতির শর্তাবলী, ভিএস 1-সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকারদের সংক্রমণ অংশগুলিতে বিশেষ অপ্টিমাইজেশন দেওয়া হয়।মডুলার স্প্রিং মেকানিজমের সুবিধাগুলি যেমন সুবিধাজনক রক্ষণাবেক্ষণ, সংক্ষিপ্ত শক্তি বন্ধ রক্ষণাবেক্ষণ, অংশগুলির উচ্চ বহুমুখিতা এবং ভ্যাকুয়াম ইন্টারফটারগুলির সাথে আরও ভাল সামঞ্জস্যতা গর্বিত যা প্রযুক্তিগত পরামিতিগুলিকে ব্যাপকভাবে উন্নত করে এবং আরও দুর্দান্ত কার্য সম্পাদন করে।
প্রযুক্তিগত পরামিতি
| না |
আইটেম |
ইউনিট |
প্যারামিটার |
| ঘ |
রেটেড ভোল্টেজ |
কেভি |
12 |
| ঘ |
রেট ফ্রিকোয়েন্সি |
হার্জেড |
50/60 |
| ঘ |
রেটেড ইনসুলেশন স্তর
|
1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ (আরএমএস) সহ্য করে |
কেভি
|
৪২ (ধাপে ধাপে, ধাপে পৃথিবীতে)
48 (বিচ্ছিন্ন দূরত্ব পেরিয়ে)
|
| আলোকস্রাব্য ভোল্টেজ সহ্য (শিখর) |
75 (ধাপে ধাপে, ধাপে পৃথিবীতে)
85 (বিচ্ছিন্ন দূরত্ব পেরিয়ে)
|
|
ঘ
|
রেট কারেন্ট
|
ক
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| ৫ |
রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট |
কেএ
|
20 |
25 |
31.5 |
40 |
| । |
স্বল্প সময়ের সাথে বর্তমানকে সহ্য করে রেট দেওয়া হয়েছে |
20 |
25 |
31.5 |
40 |
| 7 |
বর্তমান চিহ্নিত চিহ্নিত শর্ট সার্কিট |
50 |
63 |
80 |
100 |
| 8 |
বর্তমানকে সহ্য করে রেট পিক |
50 |
63 |
80 |
100 |
| 9 |
শর্ট সার্কিটের রেটেড সময়কাল |
s |
ঘ |
| 10 |
রেটেড অপারেটিং সিকোয়েন্স |
|
O-0.3sO / C-180s-O / C |
| 11 |
রেট করা শর্ট সার্কিট বর্তমানের ব্রেকিং সময়গুলি |
টাইমস |
30/20 বার (40KA) |
| 12 |
যান্ত্রিক ধৈর্য |
অপ্স |
20000 |
| 13 |
রেটেড একক ক্যাপাসিটার ব্যাংক ব্রেকিং কারেন্ট |
ক
|
630 |
| 14 |
ব্যাক-টু-ব্যাক ক্যাপাসিটার ব্যাংক ব্রেকিং বর্তমান R |
400 |
| 15 |
ডাবল-আর্থ ফল্ট ব্রেকিং কারেন্ট |
27.4 |
| 16 |
অনুমোদিত সর্বাধিক যোগাযোগের ক্ষয় |
মিমি
|
ঘ |
| 17 |
মুক্ত যোগাযোগের মধ্যে ছাড়পত্র |
10 ± 1 |
| 18 |
ওভার স্ট্রোক |
3.5 ± 0.5 |
| 19 |
3-ফেজ খোলার এবং সমাপ্তির একযোগে নয় |
মাইক্রোসফট
|
.2 |
| 20 |
যোগাযোগ বন্ধের বাউন্স সময়কাল |
.2 |
| 21 |
গড় ব্রেকিং গতি (তাত্ক্ষণিক বিরতি 6 মিমি) |
মাইক্রোসফট
|
1.1 ± 0.2 |
| 22 |
গড় তৈরীর গতি |
0.8 ± 0.2 |
| 23 |
সময় করা |
মাইক্রোসফট
|
≤100 |
| 24 |
ব্রেকিং টাইম |
.50 |
|
25
|
প্রতিটি পর্যায়ের প্রধান সার্কিটের প্রতিরোধের
|
Ω Ω
|
630 এ |
.50 |
| 1250A |
≤45 |
| 1600A ~ 2000A |
.35 |
| 002500A |
≤25 |
| 26 |
যোগাযোগ বিরতি বাউন্স প্রশস্ততা |
মিমি |
.2 |
|
27
|
রেটেড অপারেটিং ভোল্টেজ |
রেটেড অপারেটিং ভোল্টেজ (ভি) এসি / ডিসি |
ভি
|
24 * |
110 |
220 |
| সাধারণ অপারেশন ভোল্টেজের সুযোগ |
খোলার: 65% -120% রেটেড ভোল্টেজ, যদি ভোল্টেজ 30% রেটযুক্ত ভোল্টেজের চেয়ে কম হয় তবে খোলার অপারেশন অনুমোদিত নয় |
| 28 |
এনার্জি স্টোরেজ মোটরের রেটেড ভোল্টেজ |
ভি |
AC110 / 220, DC110 / 220 |
| 29 |
শক্তি সঞ্চয় সময় |
এস |
.15 |
