পণ্যের বিবরণ:
|
রেটেড ভোল্টেজ: | 40.5kV | রেটেড কারেন্ট: | 1600A |
---|---|---|---|
ফ্রিকোয়েন্সি: | 50 / 60Hz | ভেঙ্গে ফেলার সক্ষমতা: | 40.5kV |
শিল্পশালা: | কেএনকং | ই এম / ODM: | ইমেল দ্বারা তদন্ত |

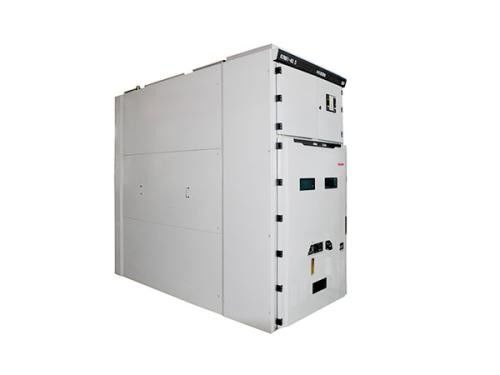

লক্ষণীয় করা: | 1600A জেনারেল বৈদ্যুতিক সুইচগিয়ার,আইএসও জিবি জেনারেল বৈদ্যুতিক সুইচগার,40.5 কেভি 3 ফেজ সুইচগিয়ার |
পণ্য পরিচিতি
প্রযুক্তিগত তথ্য
আইটেম | ইউনিট | ডেটা | |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | কেভি | 40.5 | |
ফ্রিকোয়েন্সি | হার্জেড | 50 | |
কারেন্ট | ক | 1250,1600,2000 | |
শর্ট সার্কিট ব্রেকিং কারেন্ট | কেএ | 25,31.5 | |
বর্তমান তৈরি (পিক) | কেএ | 63,80 | |
4 এস তাপীয় স্থায়িত্ব বর্তমান | কেএ | 25,31.5 | |
ডায়নামিক কারেন্ট (পিক) | কেএ | 63,80 | |
নিরোধক স্তর | 1 এমিন পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ প্রতিরোধ (আরএমএস) | কেভি | 95 |
বাজ আবেগ ভোল্টেজ প্রতিরোধ (শিখর) | কেভি | 185 | |
খোলা ফাঁক জুড়ে 1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ (আরএমএস) | কেভি | 118 | |
বিদ্যুতের প্রবণতা খোলার ফাঁক ধরে ভোল্টেজ সহ্য করতে পারে (পিক) | কেভি | 215 | |
বেষ্টনী সুরক্ষা ক্লাস |
ঘের আইপি 4 এক্স, বিভাগগুলির মধ্যে আইপি 2 এক্স |
||
ঘেরের মাত্রা (প্রস্থ * গভীরতা * উচ্চতা) | মিমি | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
সার্কিট ব্রেকার প্রকার | ভিসিবি: জেডএন 85-40.5 এসএফ 6 সার্কিট ব্রেকার |
* দ্রষ্টব্য: অর্ডার সুইচগারটি গ্রাহক দ্বারা এসএলডি (একক-লাইন চিত্র) সরবরাহ করতে হবে
প্রধান উপাদান বৈশিষ্ট্য:
ভিএস 1-40.5 ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার
রেটিং ভোল্টেজ: 40.5 কেভি
রেটিং বর্তমান: 630 1250 1600 2000 2500A
রেটিং শর্ট সার্কিট ব্রেকিং কারেন্ট: 20 25 31.5KA
যান্ত্রিক জীবন: 20,000 বারের চেয়ে কম নয়
ভিএস 1-40.5 প্রযুক্তিগত ডেটা
আইটেম | ইউনিট | তারিখ |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
কেভি |
40.5 |
স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (1 মিনিট) | 95 | |
বিদ্যুৎ প্রবণতা ভোল্টেজ সহ্য (পিক) | 185 | |
ফ্রিকোয়েন্সি | হার্জেড | 50/60 |
কারেন্ট | ক | 1250 1600 2000 2500 4000 |
শর্ট সার্কিট ড্রপ আউট বর্তমান | কেএ | 25 31.5 |
স্বল্প সময়ের স্রোত সহ্য করা | 25 31.5 | |
স্বল্প সময়ের ক্রমাগত সময় | s | ঘ |
স্রোত বর্তমান সহ্য | কেএ | 63 80 |
শর্ট সার্কিট সমাপ্ত বর্তমান | 63 80 | |
একক / ব্যাক-টু-ব্যাক ক্যাপাসিটর ব্যাংক ড্রপ-আউট বর্তমান | ক | 630/400 |
খোলার সময় (রেট ভোল্ট।) | মাইক্রোসফট | 35 ~ 60 |
সমাপ্তির সময় (রেট ভোল্ট) | 50 ~ 100 | |
যান্ত্রিক জীবন | বার | 20000 |
রেট করা সংক্ষিপ্ত ড্রপ-আউট বর্তমানের বিরতির সময় | s | 20 |
অপারেশন ভোল্টেজ | ভি | AC110 / 220 DC110 / 220 |
মোটর স্টোরেজ মোটর বর্তমান | ডাব্লু | 230 |
গড় খোলার গতি | মাইক্রোসফট | 1.6। 2.0 |
গড় বন্ধের গতি | 0.5 ~ 0.8 | |
অপারেশন প্রক্রিয়া |
খোলার-0.3s- বন্ধ খোলার-180s-সমাপ্তি খোলার |
নোকং ইলেকট্রিক 33 কেভি সুইচগিয়ার গত 10 বছরে আন্তর্জাতিক বাজারে কাজ করেছে served
