সাধারণ

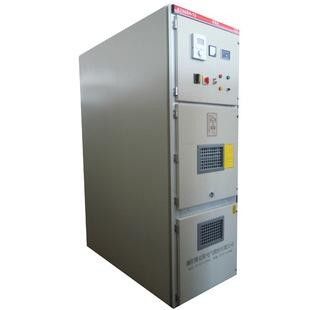

কেওয়াইএন 28 ইনডোর মেটাল-ক্ল্যাড সুইচগিয়ারটি 3.6 ~ 24 কেভি, 3-ফেজ AC50 / 60Hz, সিঙ্গল-বাস এবং সিঙ্গল-বাস সেকশনালাইজড সিস্টেমের জন্য সম্পূর্ণ বিদ্যুৎ বিতরণ ডিভাইস t এটি মূলত বিদ্যুৎ কেন্দ্রগুলিতে মাঝারি / ছোট জেনারেটরের বিদ্যুৎ সংবর্ধনের জন্য ব্যবহৃত হয়; বিদ্যুৎ গ্রহণ, কারখানা, খনি ও উদ্যোগের বিদ্যুৎ বিতরণ এবং বিদ্যুৎ ব্যবস্থাতে সাবস্টেশনগুলির সঞ্চালন, এবং সিস্টেমকে নিয়ন্ত্রণ, সুরক্ষা এবং নিরীক্ষণ করার জন্য বৃহত উচ্চ-ভোল্টেজ মোটর ইত্যাদি শুরু করা। সুইচগিয়ারটি আইইসি, জিবি 3906-91 এর সাথে দেখা করে । দেশীয় ভিএস 1 ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে ব্যবহার ছাড়াও, এটি এ বি বি থেকে ভিডি 4, সিমেন্স ঘরোয়া জেডএন 65 এ থেকে 3 এএফ 5 এবং জিই থেকে ভিবি 2 ইত্যাদি ব্যবহার করা যেতে পারে, এটি সত্যই ভাল পারফরম্যান্স সহ একটি পাওয়ার বিতরণ ডিভাইস।
প্রাচীর মাউন্টিং এবং ফ্রন্ট-এন্ড রক্ষণাবেক্ষণের প্রয়োজনীয়তা পূরণের জন্য, স্যুইচগারটি একটি বিশেষ বর্তমান ট্রান্সফর্মার দিয়ে সজ্জিত করা হয়, যাতে অপারেটরটি কিউবিকেলের সামনে এটি বজায় রাখতে এবং পরীক্ষা করতে পারে।
সেবা পরিবেশ
1. বায়ু তাপমাত্রা: -25 ℃ ~ + 40 ℃
2. আর্দ্রতা: মাসিক গড় 95%;দৈনিক গড় 90%।
3. উচ্চতা 2500 মি
৪. পরিবেষ্টিত বায়ু আপাত ক্ষয়কারী এবং জ্বলনযোগ্য গ্যাস, বাষ্প ইত্যাদি দ্বারা দূষিত নয়
5. কোন ঘন ঘন হিংস্র কাঁপুন
মন্ত্রিসভা পরামিতি
মন্ত্রিসভা কাঠামো অ্যালুমিনিয়াম-দস্তা-প্রলিপ্ত শিটগুলি দিয়ে তৈরি, যা সিএনসি মেশিন সরঞ্জামগুলি একাধিক নমন প্রক্রিয়াগুলি ব্যবহার করে বোল্টেড এবং প্রক্রিয়াজাত হয়;
সমস্ত অপারেশনগুলি মন্ত্রিসভার দরজা বন্ধ করে চালানো হয়;
সুরক্ষা স্তর উচ্চ, যা ধ্বংসাবশেষ এবং পোকামাকড়ের প্রবেশের প্রতিরোধ করতে পারে;
অপব্যবহার রোধ করতে সহজ এবং কার্যকর "পাঁচ প্রতিরোধ" লকআউট;
ভিএস 1 এবং ভিডি 4 ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে সজ্জিত করা যেতে পারে;
সার্কিট ব্রেকার প্রতিস্থাপন করা সহজ, এবং হ্যান্ডকার্টের বিনিময়যোগ্যতা ভাল;
নির্ভরযোগ্য প্রাচীর ইনস্টলেশন এবং মন্ত্রিসভার সম্মুখ রক্ষণাবেক্ষণ মেঝে স্থান হ্রাস;
তারের ঘরে পর্যাপ্ত জায়গা রয়েছে এবং একাধিক তারের সংযোগ করতে পারে;
সংক্ষিপ্তকরণ এবং জারা রোধ করতে সার্কিট ব্রেকার রুম এবং তারের ঘরটি যথাক্রমে হিটারের সাথে সজ্জিত হতে পারে।
প্রযুক্তিগত তথ্য
| না |
আইটেম |
ইউনিট |
প্যারামিটার |
| ঘ |
রেটেড ভোল্টেজ |
কেভি |
3.6 ~ 24 |
| ঘ |
রেট ফ্রিকোয়েন্সি |
হার্জেড |
50/60 |
| ঘ |
রেট কারেন্ট |
ক
|
630,1250,1600,2000,2500,3150,4000 |
|
ঘ
|
শাখা বাসবার রেটেড কারেন্ট |
|
630,1250,1600,2000,2500,3150,4000
|
|
৫
|
প্রধান বাসবার রেটেড বর্তমান |
|
630,1250,1600,2000,2500,3150,4000
|
|
।
|
1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
ভেজা |
কেভি
|
38 |
50/60 |
| |
|
শুকনো
|
|
48
|
60/65
|
|
7
|
বজ্রপাতের ভোল্টেজ সহ্য করে |
কেভি
|
75
|
95/125
|
|
8
|
রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট (পিক) |
কেএ
|
40/50/63/80/100
|
|
9
|
স্বল্প সময়ের বর্তমান (4s) সহ্য |
|
20/25 / 31.5 / 40
|
| 10 |
সুরক্ষা প্রকার |
|
আবাসন জন্য আইপি 4 এক্স |
