সাধারণ

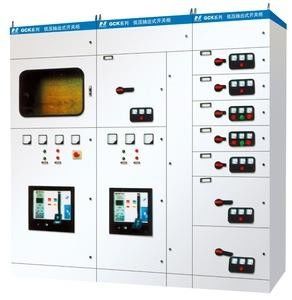

জিসিকে এমএনএসের উন্নত অর্থনৈতিক ধরণের হওয়া উচিত।উল্লম্ব সারিতে কোনও প্লাস্টিকের কার্যকরী প্যানেল নেই।দরজা ফ্রেমে স্থির করা হয়েছে।দরজা খোলার পরে, ড্রয়ারটি টেনে আনা যায়।জি - মন্ত্রিসভা কাঠামো;সি - অঙ্কনযোগ্য প্রকার;কে - নিয়ন্ত্রণ কেন্দ্র।
বৈশিষ্ট্য
1. জিসিকে টাইপ লো-ভোল্টেজ ড্রয়ারের সুইচগিয়ার ক্যাবিনেটের ফ্রেমের মূল উপাদানটি প্রসারিত ইস্পাত দিয়ে তৈরি, যা কোণ প্লেট দ্বারা অবস্থিত এবং ldালাই কাঠামো ছাড়াই বোল্টগুলির সাথে সংযুক্ত রয়েছে।অংশগুলির গঠনের আকার, গর্তের আকার এবং সরঞ্জামের বিরতি মডুলাইজড।মন্ত্রিসভাটি তিনটি বিচ্ছিন্ন বিভাগে বিভক্ত: বাসবার ঘর, কার্যকরী ইউনিট রুম এবং তারের ঘর, যা দুর্ঘটনার বিস্তারকে কার্যকরভাবে প্রতিরোধ করতে এবং লাইভ রক্ষণাবেক্ষণের সুবিধার্থ করতে পারে।
২.সিসি টাইপ লো-ভোল্টেজ ড্রয়ারের সুইচগিয়ারের কার্যকরী ইউনিট, ড্রয়ারটি অপসারণের সাথে ইউনিটের উপাদানগুলি পরিবাহী উল্লম্ব বাসবার থেকে সম্পূর্ণ পৃথক হয়ে যায়, এবং বৈদ্যুতিক সরঞ্জামগুলি প্রতিস্থাপন ও নিরাপদে মেরামত করা যায়।কার্যকরী ইউনিটের প্রধান সার্কিট প্লাগ এবং সহায়ক সার্কিট প্লাগটিতে দৃ in় সন্নিবেশ, ইউনিফর্ম বল এবং সুষম সন্নিবেশ এবং অপসারণের বৈশিষ্ট্য রয়েছে যা নির্ভরযোগ্য সংযোগ নিশ্চিত করে।ইউনিট বগিগুলি ধাতব প্লেট দ্বারা পৃথক করা হয়, এবং ড্রয়ারটি টানা হ'ল বগিগুলির শাটারগুলি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, এটি নিশ্চিত করে যে মানব দেহ লাইভ উল্লম্ব বাসটিকে স্পর্শ করতে পারে না এবং সুরক্ষা নিশ্চিত করে।
3. জিসিকে প্রকারের কম ভোল্টেজ ড্রয়ারের স্যুইচ ক্যাবিনেটের অনুভূমিক বাস বারটি মন্ত্রিসভার শীর্ষে ইনস্টল করা আছে।এটি একটি থ্রি-ফেজ পাঁচ-তারের সিস্টেম বা একটি তিন-ফেজ চার-তারের সিস্টেম।স্পেসিফিকেশন গণনা করা লোড অনুযায়ী বা ব্যবহারকারী দ্বারা নির্দিষ্ট অনুযায়ী নির্বাচিত হয়।উল্লম্ব বাস বারটি হ্যালোজেনমুক্ত, অ-বিষাক্ত এবং অ-বিষাক্ত।জ্বলনযোগ্য ইঞ্জিনিয়ারিং প্লাস্টিকের শেল বন্ধ রয়েছে।
কাজের পরিবেশ
1. পরিবেষ্টনের বায়ু তাপমাত্রা + 40 than এর চেয়ে বেশি হওয়া উচিত নয়, -5 lower এর চেয়ে কম হওয়া উচিত নয়, 24 ঘন্টা অভ্যন্তরে গড় তাপমাত্রা + 35 than এর বেশি হওয়া উচিত নয় যদি এটি অতিক্রম করে, তবে এটি ডিটারেন্ট হওয়া এবং প্রকৃত অনুসারে চালানো দরকার অবস্থা;
২. অভ্যন্তরীণ ব্যবহার: ব্যবহারের জায়গার উচ্চতা 2000 মিটারের বেশি হবে না
3. যখন তাপমাত্রা + 40 40 থাকে তখন পার্শ্ববর্তী বায়ুর আপেক্ষিক তাপমাত্রা 50% এর বেশি হওয়া উচিত নয় ℃একটি বৃহত্তর আপেক্ষিক তাপমাত্রা কম তাপমাত্রায় অনুমোদিত হয় যেমন 90% তাপমাত্রা যখন তাপমাত্রা + 20 ℃ থাকে ℃এটি বিবেচনা করা উচিত যে তাপমাত্রা পরিবর্তনের কারণে সংঘবদ্ধভাবে ঘনীভবন হতে পারে।এক্সপোজারের প্রভাব;
4. যখন ডিভাইসটি ইনস্টল করা হয় তখন উল্লম্ব সমতল থেকে ঝোঁক 5 ডিগ্রি সেন্টিগ্রেডের বেশি হয় না, এবং ক্যাবিনেটের পুরো গোষ্ঠী তুলনামূলকভাবে সমতল হয় (জিবিজে 232-82 মান অনুসারে);
৫. ডিভাইসটি এমন জায়গায় ইনস্টল করা উচিত যেখানে কোনও তীব্র কম্পন এবং প্রভাব নেই এবং যেখানে বৈদ্যুতিক উপাদানগুলি ক্ষয় হয় না;
If. যদি ব্যবহারকারীর বিশেষ প্রয়োজনীয়তা থাকে তবে এটি প্রস্তুতকারকের সাথে পরামর্শের মাধ্যমে সমাধান করা যেতে পারে।
প্রযুক্তিগত পরামিতি
নিরোধক ভোল্টেজ: এসি 660-1000V
কাজের ভোল্টেজ: এসি 380-660 ভি
ফ্রিকোয়েন্সি: 50Hz
ফিডার-সার্কিটের জন্য সর্বাধিক বর্তমান: 3150A
ড্রয়ার-সার্কিটের জন্য সর্বাধিক বর্তমান: 3150A
নিয়ন্ত্রণ মোটরের সর্বাধিক ক্ষমতা: 320KW
অনুভূমিক বাস শিখর বর্তমান (0.1 এস) সহ্য করে: 63/105 / 176KA
অনুভূমিক বাসবার সংক্ষিপ্ত সময়ের বর্তমান (1 এস) সহ্য করে: 30/50/80/100 কেএ
উল্লম্ব বাস শিখর বর্তমান (0.1 এস) সহ্য করে: 63-105 কেএ
উল্লম্ব বাসবার স্বল্প সময়ের বর্তমান (1 এস) সহ্য করে: 30/50 কেএ
ভোল্টেজ সহ্য করার রেটিং পাওয়ার ফ্রিকোয়েন্সি: 2500V (1 মিনিট)
ভোল্টেজ সহ্যকারী মাধ্যমিক শক্তি ফ্রিকোয়েন্সি: 2500V (1 মিনিট)
সুরক্ষা স্তর: IP30 / 40
