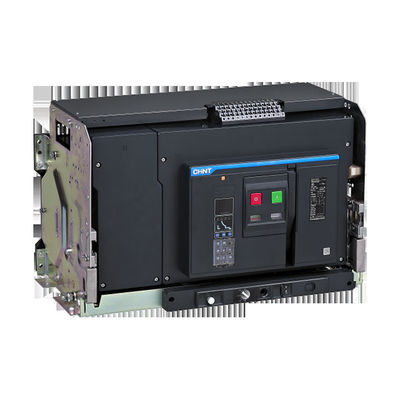

এনএক্সএ সিরিজ এসিবি CHINT সার্কিট ব্রেকার লো ভোল্টেজ যন্ত্রাংশ
এআইআরসির্কিট ব্রেকার
ইউনিভার্সাল টাইপ সার্কিট ব্রেকার, ফ্রেম টাইপ সার্কিট ব্রেকার হিসাবে পরিচিত, একটি যান্ত্রিক সুইচ যা সাধারণ সার্কিট অবস্থার অধীনে কারেন্ট তৈরি, বহন করতে পারে এবং বিরতি দিতে পারে এবং নির্দিষ্ট অস্বাভাবিক সার্কিট অবস্থার অধীনে একটি নির্দিষ্ট সময় এবং ব্রেকিং কারেন্টও তৈরি এবং বহন করতে পারে।বৈদ্যুতিক যন্ত্রপাতি.ইউনিভার্সাল সার্কিট ব্রেকারগুলি বৈদ্যুতিক শক্তি বিতরণ এবং সার্কিট এবং শক্তি সরঞ্জামগুলি ওভারলোড, আন্ডার-ভোল্টেজ, শর্ট সার্কিট ইত্যাদি থেকে রক্ষা করতে ব্যবহৃত হয়
এই জাতীয় সার্কিট ব্রেকারটিতে সাধারণত একটি ইস্পাত ফ্রেম থাকে এবং সমস্ত অংশ ফ্রেমে ইনস্টল করা হয়।এটির বিশাল ক্ষমতা রয়েছে, ট্রিপিং ডিভাইসের একাধিক ফাংশন এবং আরও সহায়িক যোগাযোগের সাথে ইনস্টল করা যেতে পারে, উচ্চতর বিভাজন ক্ষমতা এবং তাপ স্থায়িত্ব রয়েছে, তাই এটি প্রায়শই উচ্চ বিরতি ক্ষমতা এবং নির্বাচনী সুরক্ষা প্রয়োজন এমন স্থানে ব্যবহৃত হয়।
বৈশিষ্ট্য
বুদ্ধিমান সার্বজনীন সার্কিট ব্রেকারগুলি এসি 50Hz, 380V, 660V এর রেট ভোল্টেজ এবং বিতরণ নেটওয়ার্কে 200A-6300A রেট করা স্রোতের জন্য উপযুক্ত।এগুলি প্রধানত বৈদ্যুতিক শক্তি বিতরণ এবং ওভারলোড, আন্ডারভোল্টেজ, শর্ট সার্কিট, একক-পর্যায় থেকে লাইন এবং বিদ্যুতের সরঞ্জামগুলি রক্ষা করতে ব্যবহৃত হয় সার্কিট ব্রেকারটিতে বিভিন্ন বুদ্ধিমান সুরক্ষা কার্য রয়েছে, যা নির্বাচনী সুরক্ষা অর্জন করতে পারে, সঠিক পদক্ষেপ নিতে পারে, অপ্রয়োজনীয় বিদ্যুৎ বিভ্রাট এড়াতে পারে, এবং পাওয়ার সাপ্লাইয়ের নির্ভরযোগ্যতা উন্নত করুন।সাধারণ অবস্থার অধীনে, এটি লাইনগুলির স্রোতে স্যুইচ করার জন্য ব্যবহার করা যেতে পারে।1250A এর নীচের সার্কিট ব্রেকারটি AC 50Hz ভোল্টেজ 380V নেটওয়ার্কের ওভারলোড এবং শর্ট সার্কিট থেকে মোটরটিকে রক্ষা করতে ব্যবহার করা যেতে পারে।সাধারণ পরিস্থিতিতে, এটি মোটরটি খুব কম সময়ে শুরু করার জন্যও ব্যবহার করা যেতে পারে।
ফ্রেমের আকার (এ): 1600, 2000, 3200, 4000
ব্রেকিং ক্ষমতা: এন, এস, এইচ
রেটেড ভোল্টেজ উয়ে (ভ্যাক): 380/400/415
খুঁটির সংখ্যা: 3 পি, 4 পি
ইনস্টলেশন পদ্ধতি: ড্র-আউট টাইপ, নির্দিষ্ট ধরণের
তারের ধরণ: অনুভূমিক রিয়ার সংযোগ
অপারেশনাল
অপারেশন শর্ত এবং পরিবেশ অভিযোজন
অপারেশন তাপমাত্রা:
বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্যগুলি পরিবেষ্টিত তাপমাত্রায় প্রযোজ্য
-5 ℃ - + 40 ℃ ℃এনএক্সএ পরিবেশ -445 ℃ - + 70 ℃ (এম টাইপ,
একটি প্রকার), -20 ℃ - + 70 ℃ (পি টাইপ, এইচ টাইপ, সিডি -1), ডিট্রেটিং ফ্যাক্টরটি P21-22 এ দেখা যায়।
স্টোরেজ শর্তাদি: -45 ℃ -70 ℃ এ প্রয়োগ করুন ℃
NXA নিম্নলিখিত বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ প্রতিহত করতে পারে
- বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ দ্বারা উত্পন্ন ওভারভোল্টেজ
- পরিবেশের হস্তক্ষেপ বা বিদ্যুৎ বিতরণ ব্যবস্থার কারণে অতিরিক্ত ওভোল্টেজ
- রেডিও তরঙ্গগুলির বৈদ্যুতিন স্রাব (রেডিও, ইন্টারকম, রাডার এবং এর মতো)
NXA সার্কিট ব্রেকার সফলভাবে বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যের জন্য পরীক্ষায় উত্তীর্ণ হয়েছে
নিম্নলিখিত মান (EMC) কমিশন / এন 60947-2 অনুযায়ী নির্দিষ্ট করা হয়েছে
সংযোজন এফ
পরীক্ষাটি কোনও মিথ্যা ট্রিপিং এবং ট্রিপিংয়ের সময় কোনও হস্তক্ষেপের গ্যারান্টি দিতে পারে
সুরক্ষা গ্রেড:
সামনের আইপি 20, অন্য দিকে আইপি 00 00
বুদ্ধিমান নিয়ামক
এম টাইপ (বেসিক টাইপ)
asic ফাংশন: বর্তমান পরিমাপ এবং প্রদর্শন, প্রতিরক্ষামূলক ফাংশন LS I&G
একটি প্রকার (বর্তমান টাইপ)
- এম প্রকারের সমস্ত সুরক্ষামূলক ফাংশন নিয়ে
- ভারসাম্যহীন বর্তমান সুরক্ষা
পি টাইপ (পাওয়ার টাইপ)
- বেসিক ফাংশন, প্রতিরক্ষামূলক ফাংশন: এল, এস, আই অ্যান্ড জি
- বর্তমান, ভোল্টেজ, শক্তি ইত্যাদির শক্তি পরিমাপের কাজগুলি
- LCD প্রদর্শন
এইচ প্রকার (সুরেলা ধরণ)
- পি প্রকারের সমস্ত সুরক্ষা এবং পরিমাপের কার্যগুলি নিয়ে
- সুরেলা পরিমাপ এবং বিশ্লেষণ
- যোগাযোগের কাজ
