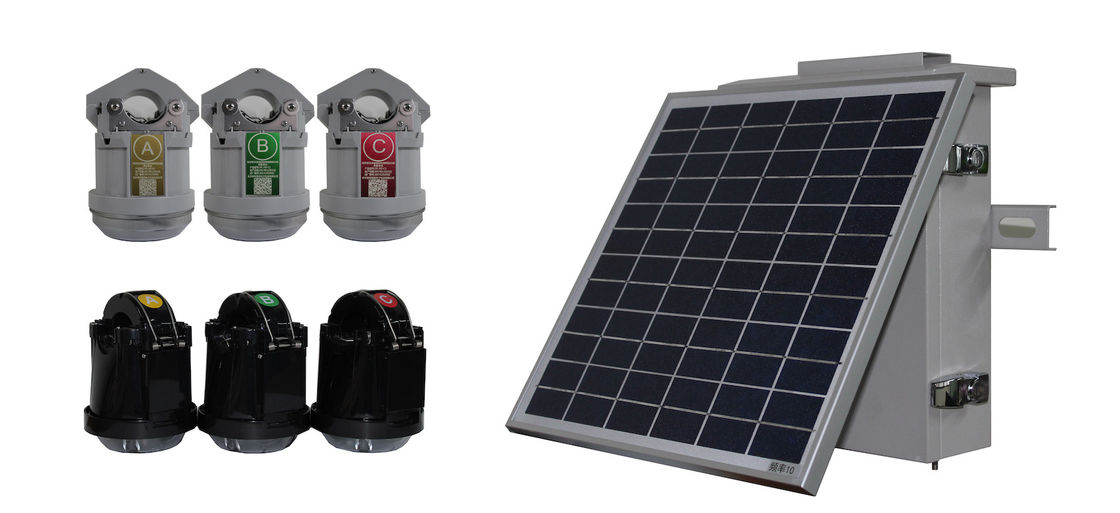

লাইন সেল্ফ পাওয়ার ইন্টেলিজেন্ট গার্ড ইলেকট্রিক্যাল ফল্ট ইন্ডিকেটর 35 কেভি
পণ্য পরিচিতি
ফল্ট ইন্ডিকেটরটি ফল্ট স্রোত নির্দেশ করতে পাওয়ার লাইনে (ওভারহেড লাইন, কেবল এবং বাসবার) ইনস্টল থাকা কোনও ডিভাইসকে বোঝায়।বেশিরভাগ ত্রুটি সূচকগুলি শর্ট সার্কিট বর্তমানের বৈশিষ্ট্যগুলি সনাক্ত করে শর্ট সার্কিট ত্রুটিগুলি কেবল আলাদা এবং চিহ্নিত করতে পারে।
ফাংশন সম্পাদনা
(1) ফল্ট ইঙ্গিত: লাইনটি স্বাভাবিকভাবে চলতে থাকলে সাদা এবং কোনও ত্রুটি দেখা দিলে উইন্ডোটি লাল হয়ে যায়।
(২) অন-লাইন অপারেশন: এটি সরাসরি বিদ্যুৎ লাইনে ইনস্টল করা যেতে পারে, এবং জনশক্তি রক্ষণাবেক্ষণ ছাড়াই দীর্ঘক্ষণ বিদ্যুৎ দিয়ে বাইরের দিকে পরিচালিত হতে পারে।
(3) স্বয়ংক্রিয় পুনরায় সেট: লাইনে একটি শর্ট সার্কিট ত্রুটি দেখা দিলে এটি সময় নির্ধারণ শুরু করবে এবং নির্বাচিত রিসেটের সময় অনুযায়ী স্বয়ংক্রিয়ভাবে পুনরায় সেট হবে।
(৪) বিভিন্ন ধরণের: ওভারহেডের ধরণ, কেবলের ধরণ, বাসবারের প্রকার ইত্যাদি
(5) লাইভ লোডিং এবং আনলোড হচ্ছে: লাইনটি যখন স্বাভাবিক ক্রিয়াকলাপে থাকে তখন এটি ইনস্টল করে পাওয়ারের সাথে পৃথক করা যায় (বাসবারের ধরণ ব্যতীত)।
ফল্ট ইন্ডিকেটরটির প্রযুক্তি নিজেই খুব পরিপক্ক এবং এটি প্রায়শই মাঝারি এবং নিম্ন ভোল্টেজের সুইচ ক্যাবিনেটে ব্যবহৃত হয়।এটি প্রথমে একটি সাধারণ যান্ত্রিক প্রকার ছিল, এবং এখন এটি একটি যান্ত্রিক বৈদ্যুতিন ধরণের হয়ে উঠেছে।
প্রতিষ্ঠান
দায়িত্ব: উত্পাদন গবেষণা এবং উন্নয়ন এমভি এবং এলভি স্যুইচ, আউটডোর এবং ইনডোর ভিসিবি, বিদ্যুৎ বিতরণ টার্মিনাল (ডিটিইউ, এফটিইউ)।
প্রতিষ্ঠার বছর: 10-জুন -2009
নিবন্ধিত মূলধন: RMB102,000,000 (মার্কিন ডলার 15,000,000)
কোম্পানির লাইসেন্স: 91410104689749184A
উত্পাদন কর্মশালার ক্ষেত্র: 20,000 বর্গ মিটার
সংস্থার প্রকৃতি: বেসরকারী উদ্যোগ
কর্মীদের সংখ্যা: 180
সিনিয়র ইঞ্জিনিয়ার: 20-30
2019 এ বার্ষিক বিক্রয় পরিমাণ: আরএমবি 200,000,000 (26,000,000 মার্কিন ডলার)
টেকনিক্যাল প্যারামিটার
| আইটেম |
প্যারামিটার |
|
অ্যাপ্লিকেশন
|
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
6 ～ 35 কেভি |
| নিরপেক্ষ গ্রাউন্ডিং পদ্ধতি |
বিভিন্ন গ্রাউন্ডিং পদ্ধতি উপলব্ধ |
| তারের ধরণ |
ওভারহেড নিরোধক এবং খালি তারের 35 মিমি ～ 300 মিমি ² |
|
সংগ্রহ ইউনিট বিদ্যুৎ সরবরাহ
|
প্রধান ক্ষমতা |
পিটি / সিটি |
| ব্যাকআপ ক্ষমতা |
রিচার্জেবল ব্যাটারি: লিথিয়াম আয়রন ফসফেট বা সীসা-অ্যাসিড কলয়েড ব্যাটারি প্রয়োজনীয়তার উপর নির্ভরশীল।
সমস্ত হার্ডওয়্যার ডিজাইন উভয়ের জন্যই সামঞ্জস্যপূর্ণ।
|
|
অধিগ্রহণ ইউনিট বিদ্যুৎ সরবরাহ
|
প্রধান ক্ষমতা |
লাইন স্ব-চালিত (5 এ পূর্ণ-কার্যকারিতা অপারেশন) |
| ব্যাকআপ ক্ষমতা |
ডিসপোজেবল লিথিয়াম ব্যাটারি 3.6V, 8.5Ah |
| সুপারক্যাপাসিটার ব্যাটারির সময়কাল> 12 ঘন্টা |
| স্থিতিশীল শক্তি অপচয় |
অধিগ্রহণ ইউনিট |
≤40uA |
| সংগ্রহ ইউনিট |
≤0.2VA |
| টেলিমেট্রি নির্ভুলতা |
কারেন্ট |
0 ～ 200A, পরিমাপের সঠিকতা: ± 2A
200A ～ 600A, পরিমাপের নির্ভুলতা: ± 1%
|
| নমুনা ফ্রিকোয়েন্সি |
4096Hz |
| ফল্ট সনাক্তকরণ |
সনাক্তকরণযোগ্য ত্রুটি প্রকার |
পর্যায়ক্রমে শর্ট সার্কিট, বিভিন্ন সিঙ্গেল-ফেজ গ্রাউন্ডিং |
| তাত্ক্ষণিক ত্রুটি এবং স্থায়ী ত্রুটি |
| স্বীকৃতি সর্বনিম্ন স্বীকৃতি সময় |
0.2 সে |
|
লাইন স্থিতির ইঙ্গিত
|
ইঙ্গিত |
ব্রাইট এলইডি |
| বিভ্রাটের পরে ফ্ল্যাশ করার সময় |
H 2000 এইচ |
| ফল্ট পুনরায় সেট করার পদ্ধতি |
সময়সীমাযুক্ত স্বয়ংক্রিয় পুনরায় সেট করা 1 থেকে 48 ঘন্টা পর্যন্ত সেট করা যেতে পারে |
| পাওয়ার অন স্বয়ংক্রিয় রিসেট এবং রিমোট ম্যানুয়াল রিসেট |
|
স্থানীয় যোগাযোগ
|
ফ্রিকোয়েন্সি ব্যান্ড |
430 ～ 480MHz |
| যোগাযোগ মাধ্যম |
প্লাস্টিক অপটিকাল ফাইবার |
| যোগাযোগের দূরত্ব |
M 20m |
| যান্ত্রিক বৈশিষ্ট্য |
ওজন |
। 2 কেজি |
| সুরক্ষা স্তর |
অধিগ্রহণ ইউনিট আইপিএক্স 7 ； সংগ্রহ ইউনিট আইপিএক্স 5 |
| কাজের পরিবেশ |
তাপমাত্রা |
-40 ~ ～ 70 ℃ 10% ~ |
| আর্দ্রতা |
100% |
| চাকরি জীবন |
অপারেটিং |
＞ 8 বছর |
| ব্যর্থতা-মুক্ত সময় (গড়) |
MTBF≥70000 ঘন্টা
|
